定义:分度头主要用于加工，将装在主轴上的工件分割成任意等分或任意角度旋转，高精度分度头也用于角度测量。
1.分度头的结构和功能

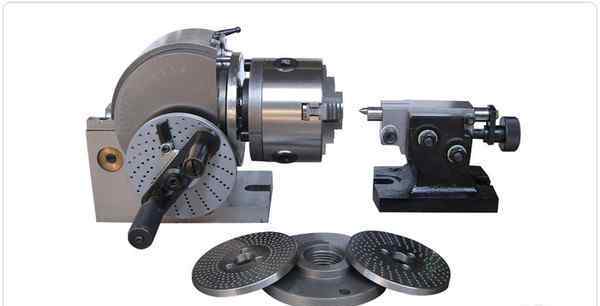

图1分度头和分度盘

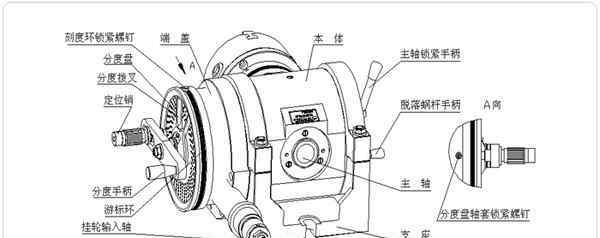

图2分度头结构图
01分度手柄和分度盘
摇动手柄驱动分度盘完成分度工作。

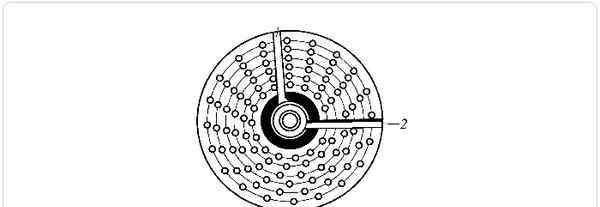

图3分度盘
一般有两个分度盘，两边有很多孔环和孔号。每个孔环上的孔数不相等，同一孔环上的孔间距相等。通常，两个分度盘上的孔数为24、25、28、30、34、37(前)；38，39，41，42，43(反面)。46、47、49、51、53、54(正面)；57、58、59、62、66(反面)。
02分度头主轴

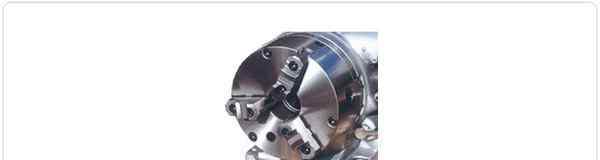

图4分度头主轴
分度头的主轴用于夹紧工件。摇动手柄，主轴按照一定的传动比转动，也叫分度定数。一般有40°和90°两种，即手柄旋转一次，主轴分别旋转9°和4°。
03车身(旋转车身)
旋转体在分度头支架的环形导轨内旋转，可使主轴处于水平或垂直位置以及中间的任何位置。
2.分度头常用的分度方法
01简单分割法
简单分度是机械行业中最常用的分度头方法，利用分度盘上不同的孔数和定位销，通过计算达到工件要求的等分。
如果分度头的分度值为40，计算方法如下:
N——分度手柄的转数，Z——工件所需的等分。
如果计算值包含分数，选择分度盘上分母为整数倍的孔数。
例:工件要用分度头等分为36个部分。
求分数盘中孔数为9*6=54的孔环，代入上式:
操作方法:首先锁紧分度盘轴套的锁紧螺钉，然后将定位销调整到54孔的孔圈，将扇形叉调整到6孔距。此时，转动手柄，使定位销转动一次，然后每隔6圈转动一次。
02角度分割
角度分度是简单分度的另一种形式，它是根据工件所需的分度角度或所需的旋转角度进行的。如果分度头的分度号为40，分度手柄旋转40次，主轴旋转360度，手柄旋转一次，主轴只旋转9度。计算方法如下:
N——分度手柄的转数。
——工件所需的角度。
例如:主轴需要旋转5°，
操作方法:按照上面简单的分度方法，将分度手柄在54孔圆盘上每隔30°旋转一次，即可获得所需的旋转角度5度。
当分度精度较低时，可以根据本体上游标环尺的直读，转动分度手柄进行分度。
