家庭地暖安装 家庭采暖安装示意图-图解地暖安装流程

    主编讯 随着科技的发展，越来越多种不同类型的家庭采暖设备横空出世，地暖作为采暖界公认最舒适、最健康的采暖方式，一直稳居家庭采暖设备排行榜榜首，受到广大用户的喜爱。今天，主编小编就以博世地暖系统为例，通过家庭采暖安装示意图，博世地暖系统结构说明，帮助大家了解地暖系统的安装流程。

家庭采暖（地暖系统）安装示意图

    家庭采暖安装示意图-博世地暖系统结构说明

    博世地暖系统是以壁挂炉为核心的家庭采暖系统。壁挂炉作为整个地暖系统的热源，以水为媒介，共分为两套热水系统，一套封闭系统提供室内采暖所需循环热水，一套开放系统提供生活热水。

博世智能地暖系统结构示意图

    采暖所需的循环热水经过总出水管在分水器内部分成若干支流，流经预埋好的地暖管分区域进行供暖散热工作，之后再在集水器内汇总，经过总回水管返流进锅炉进行再次加热。分集水器在这个过程中扮演了极为重要的角色，因此分集水器的定位需充分考虑到各支管的水力平衡，这对安装公司的施工水准也是一个极大的考验。

    生活热水可由锅炉直接提供或由换热水箱提供，根据用户需求，博世壁挂炉可设置外置水泵、自动混水装置和生活热水循环装置。博世壁挂炉可以实现热水即开即热，并可以循环供应，满足不同层次人群的个性化需求，提高用户舒适度。

    家庭采暖安装示意图-图解地暖安装流程

预留温控线和温控器安装位置

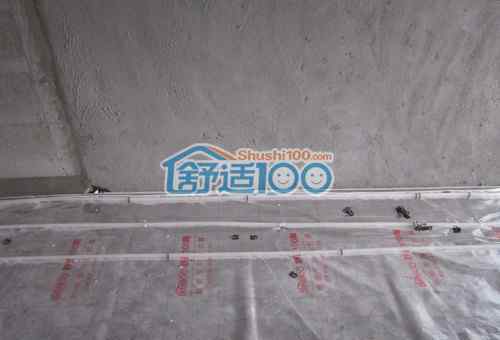

主编地暖专用反射膜的铺设

地暖管的铺设，铺设好后需用卡钉将地暖管固定住

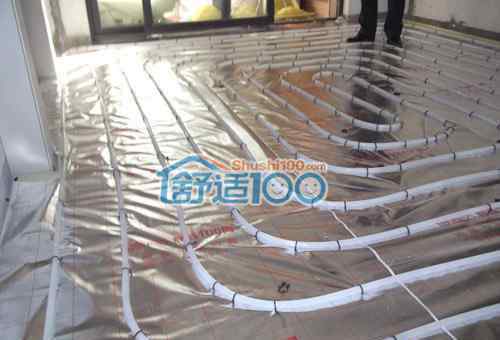

地暖管的均匀铺设，根据房屋的具体情况，采用地暖盘管的长度原则上每路（根）不能超过90米

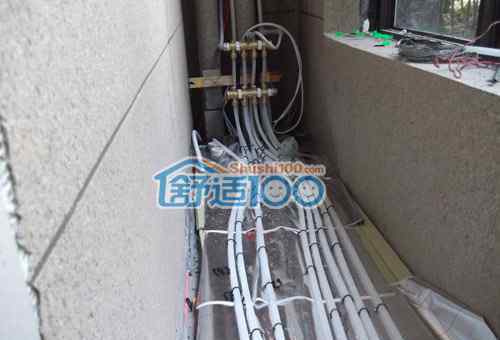

将铺设好的地暖管材连接到分集水器上

施工人员对地暖系统进行打压测试

    结语

    通过上文中的家庭采暖安装示意图，我们可以看出，地暖系统的安装是一项庞大且复杂的工程，因此选择一家可靠的暖通安装公司也是极为重要的。主编拥有一支具有十余年暖通系统安装经验的施工团队，在资深暖通专家的带领下，严格按照施工规范作业，施工透明，接受业主监督。多年来，主编站始终以用户体验为基准，为千家万户打造专属于自己的舒适温馨家居环境，获得的好评如潮。更多家庭采暖安装信息可拨打主编全国服务热线4006-918-100了解详情；采暖设备价格可参考本站家庭采暖系统套餐页面。
