现在大家在日常生活中，都离不开对电磁炉的使用。但是所有的东西用久了都会产生故障，知名的爱庭电磁炉也不例外。那么爱庭电磁炉经常会出现哪些故障呢？下面小编就向大家介绍下爱庭电磁炉故障的几个常见故障，请跟着小编一起来看下爱庭电磁炉故障的介绍。

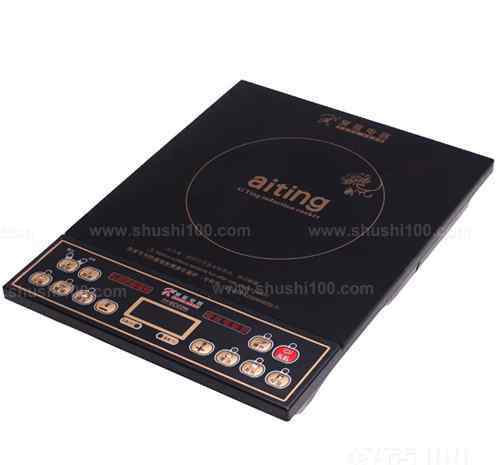

爱庭电磁炉

爱庭电磁炉故障—内部电路故障( 显示代码：E0)

由于该点故障涉及面比较广，主要原因是PWM驱动脉冲送不到IGBT-G脚，引起此类故障的主要几点是：

① IGBT损坏，导致PWM驱动信号被短路。

② C31、C34是否变值或损坏。

③ IGBT驱动电路是否损坏（查Q12、Q13、Q14、Q15）。

④ LM339是否损坏。

⑤ C10是否开路，如果开路时IGBT的PWM脉冲将送不过去到IGBT_G脚。

⑥ Q131是否导通或损坏。

⑦ R23、R24是否损坏。

爱庭电磁炉故障—无锅或锅具不适合( 显示代码：E1)

引起此类故障主要原因是LM339-U2A无输出，分析原因：

① 电阻R21、R22、R23、R24、R61、R62是否变值。如变值将会导致IC339—U2A无输出，CPU检测不到探锅信号。

② LM339是否损坏。

③ 检查电流反馈部分是否有短路。

④ CPU电流检测口损坏。

爱庭电磁炉故障—IGBT过热或热敏故障( 显示代码：E2)

分析原因：

① 热敏电阻是否损坏。

② CPU检测口损坏。

③ 以上两点均正常时，则为本机正常保护，应待IGBT冷却后再开机。

爱庭电磁炉故障—过压( 显示代码：E3)

① 市电电压是否高于260V，如高于则为正常保护。

② 电阻R91、R92、电容C91是否变大。

爱庭电磁炉故障—欠压( 显示代码：E4)

① 市电电压是否低于160V，如低于则为正常保护。

② 电阻R91、R92、电容C91是否变小。

③ +5V电源是否正常。

上文是有关爱庭电磁炉常见的几种故障以及相应的原因分析，相信大家通过对上文的阅读都对爱庭电磁炉故障的相关知识有了一定的认识。我们在生活中，以及越来越离不开对电磁炉的使用，爱庭电磁炉也受到了很多亲的喜爱。大家在发现爱庭电磁炉故障的时候，不妨参考下小编的建议。
