正确的维护和修理方法是保证设备正常运行的必要条件。你知道快关蝶阀液压驱动装置的结构吗？是怎么保养维修的？
今天，小琪给大家详细总结了快关蝶阀液压驱动装置的结构知识！！！
选模式
为了减少系统内部泄漏和油泵启动次数，节约能源，便于维护和安装，选用进口螺纹插装阀和优质双向插装阀。
为了满足不同快关蝶阀的需要，阀块分为左阀块、中阀块和右阀块三部分，通过不同的组合满足不同的要求。
蓄能器为蝶阀缓慢开启、缓慢关闭、快速关闭和移动提供能量。蓄能器规格的选择经过严格计算，每个系统都有所不同，以满足系统保压和蝶阀快速关闭的要求。
快关蝶阀液压驱动装置电控系统采用自行设计的专用集成印刷电路板，经严格试验证明，调整方便，性能稳定，质量可靠。电控柜由开关电源、交流接触器、热继电器、断路器、电路板和接线端子等组成。电气控制分为普通继电器控制箱和PLC型电气控制箱两种。
3.16种维护方法真的很重要
快关蝶阀液压驱动装置的正常运行需要日常维护。如果不重视设备的日常维护，快关蝶阀的液压驱动装置容易出现故障。操作人员应经常观察液压系统的压力、噪音、振动、油温、油位、电压、行程开关和泄漏情况，发现问题及时解决。
小七提示:适当的维护方法可以减少快关蝶阀液压驱动装置的故障，延长其使用寿命。快关蝶阀液压驱动装置的日常维护方法主要包括以下几个方面。
一个
快关蝶阀液压驱动装置安装完成后，给油箱加油时，必须按照说明书中给出的品牌加油。如果要换成其他油品，必须经过厂家确认后才能换。新的油品在进入油箱之前也必须经过过滤。要求系统中油的污染水平达到NAS8以上。
2
快关蝶阀液压驱动装置安装后第一次运行时，需要确认电机方向是否正确。可以通过点动电机来判断。如果方向与手册要求的方向不一致，请更换接线。在确认电机方向正确之前，不要长时间启动电机，以免损坏油泵。
三
快关蝶阀液压驱动装置安装后第一次投入运行前，应将溢流阀完全松开，然后逐渐升压1MPa，每一压力段运行5min，再升压至手动规定的压力。试压过程中出现的故障应及时排除。排除故障必须在泄压后进行。如果焊缝需要重新焊接，必须清除，清除油污后才能进行焊接。
四
当致动器运动时，不允许调节系统压力。调整压力前检查压力表，无压力表的系统不允许调整压力。压力调节后，应锁定调节螺钉，以防松动。定期检查压力表是否正确可靠。
五
快关蝶阀的液压驱动装置在第一次安装和运行前，蓄能器中的气体压力应充入氮气至手动要求的压力，不得用氧气代替，否则会造成严重事故。蓄能器在运输过程中不允许加压，容易爆炸。
六
定期(一个月)检查油箱油位。建议第一次加油时加注液位计。正常工况下，油位应在液位计的1/2以上，低于液位计的1/3时，当液位过低时，油源系统将停止工作，直到达到要求的刻度才能重新启动系统。
七
首先，应定期(一个月)检查蓄能器中的气体压力，当低于手动要求的充气压力的10%时，应补充氮气，使氮气压力达到手动要求的压力。半年后，第一季度检查一次蓄能器中的气体压力。
八
快关蝶阀液压驱动装置在生产运行过程中，应注意油品质量的变化，定期(每季度)取样化验。如果油品质量不符合要求，应及时净化或更换新油，系统油的污染等级应保持在NAS8以上。
九
经常检查快关蝶阀液压驱动装置的电源电压，电源电压的波动范围在额定电压的10%以内。特别注意电磁阀的电源电压，电源电压的偏差范围在额定电压的10%以内，以保证电磁阀能正常工作。
10
经常检查快关蝶阀液压驱动装置的各个过滤器。发现油污报警时，及时更换过滤器的滤芯。如果发现滤芯严重损坏，必须更换或过滤油箱中的油。
11
快关蝶阀液压驱动装置投入运行后，需要经常在当地观察装置的运行情况。如果出现故障指示、漏油等异常现象，应及时处理。
12
根据设计规定和工作要求，调整快关蝶阀液压驱动装置的工作压力和速度。当压力阀和速度调节阀调节到要求值时，应拧紧调节螺钉，以防松动。
13
快关蝶阀液压驱动装置注意防潮、防松、防腐蚀、防尘、防冲击。
14
快关蝶阀液压驱动装置中油的工作温度不得超过55℃。如果油的工作温度超过55℃，必须找出原因并解决。
15
快关蝶阀液压驱动装置的高压软管和密封件应定期更换(一般为2a)。
16
检查压力继电器和行程开关的动作是否正常，如有异常应及时更换。
4.8应牢记主要维护要点
快关蝶阀液压驱动装置一旦出现故障，应及时维修，维修时应注意以下几点。
一个
快关蝶阀液压驱动装置出现故障时，应根据液压原理图和电气原理图仔细分析，找出故障点，确定维修方法。
2
更换液压元件、管道或密封件时，应排出蓄能器的压力油，以避免喷油或人身伤害。
三
更换电气元件时，请关闭电源，以免触电。
四
如果液压元件和电气元件需要更换，检查型号，了解元件的存放时间和环境，注意元件内部的老化程度，必要时进行拆卸、清洗、更换和性能测试。
五
如果需要修理螺纹插装阀，在拆卸前必须了解其原理和结构。拆卸时，应使用合适的开口套筒在三爪卡盘上将其拧开。组装时，应使用合适的开口套筒将其拧在三爪卡盘上。组装时，还应使用中等强度的可拆卸螺纹锁固剂。
六
如果需要更换双向插装阀，拆卸阀套时应使用专用工具，否则拆卸困难。组装双向插装阀时，涂抹润滑油，用螺钉和盖板慢慢压入。不要敲进去。
七
维修时，检查液压元件中使用的连接螺栓的材料和强度是否符合设计要求和液压元件制造商规定的要求。阀块上各液压阀的连接螺栓应使用力扳手拧紧，拧紧力矩应符合液压阀制造商的规定。
八
如果需要更换液压泵，在安装液压泵时，应确保液压泵与电机两轴的同轴度公差和平行度公差符合要求，或不大于泵与电机联轴器制造商推荐的同轴度和平行度要求。拧紧进油管和出油管，确保无泄漏。

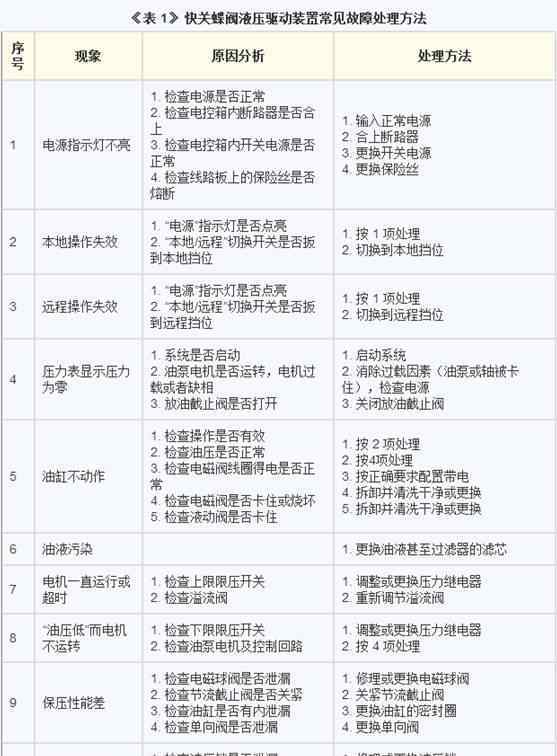

5.常见故障如何处理？
小七提示:你知道如何处理快关蝶阀液压驱动装置的常见故障吗？
。
。
