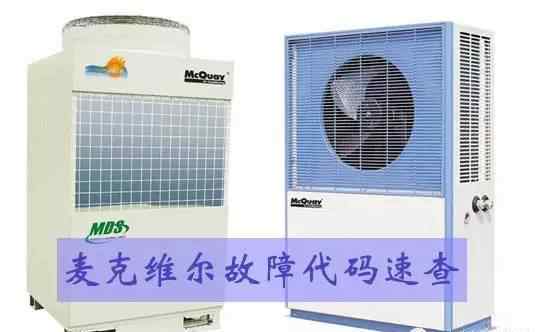

麦克维尔空调故障代码 麦克维尔空调故障代码速查

Mcville故障代码

故障显示:(仅适用于APM01C的SLM控制器)

故障码故障现象

E0控制器系统故障

E1外部故障输入(压缩机电流过载)

E2外部故障输入(压缩机系统低压保护)

E3外部故障输入(压缩机系统高压保护)

E4回风温度传感器脱落或短路

E5室内线圈传感器脱落或短路

E6室外线圈传感器脱落或短路

E7室外环境传感器脱落或短路

E8制冷剂泄漏

E9线圈温度超过68度

EA水泵故障或水位超限

电子束冷却水温度过高或过低

电子商务网络接口通信故障

适用于麦克维模块化风冷冷水/热泵机组

MAC210/MAC230D /DS/DM/DR/DRS/DR

MC302l控制器用户手册

一.运作

1.打开和关闭机器

按下开/关键,装置将在启动(运行灯打开)和关闭(运行灯关闭)之间切换。

2.方式选择

按“模式”键在冷却/加热模式之间切换。需要注意的是,模式改变必须在关机状态下进行。

3.参数查询

使用该控制器,您可以查询与之连接的任何机组的工作状态和参数(哪些压缩机在工作、进水温度、进水温度、出水温度、机组定时设置、制冷防冻温度、冬季防冻温度、除霜温度等。).

按下“单元”键后,单元号闪烁。此时,按“▲”或“▼”键改变单元号,即可查看不同单元的当前参数。要查询一台机组的工作参数,在查找要查询的机组编号时按“确定”键,按“▲”或“▼”键查看机组的不同参数。

4.参数设置

①按“密码”键在显示屏左下框显示“密码输入”和“00”,按“▲”或“▼”键改变数值,选择正确的用户密码后按“确定”键(出厂密码为“00”)。当时间显示在显示框中时,表示输入了正确的用户密码,可以进行以下设置:

A.操作参数修改:输入正确密码后,可按步骤② → ③ → ④完成操作参数的修改和设置。

B.用户密码修改:输入正确的密码后,按“密码”键,显示框中只显示“00”,即输入用户密码修改设置。按“▲”或“▼”键改变数值后,按“确定”键修改支持密码,跳出参数设置状态。

②按下“单元”键后,单元号闪烁。此时,按“▲”或“▼”键更改单元号。找到要设置的机组编号后,按“确定”键设置机组的工作参数(可设置的参数包括冷却水入口温度和加热水入口温度)。

③按“▲”或“▼”选择要设置的参数,按“确定”设置参数值,然后按“确定”保存设置结果。

④重复步骤②设置其他参数(注意:如果60秒内没有按键,将退出参数设置)。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置

用针工具按下“mode”键上方的小孔,液晶屏上会显示“week setting”字样。按“▲”或“▼”键设置星期几。设置好之后,再按小孔,显示屏上就会闪现“时钟设置”时间。此时,按“▲”键修改小时,按“▼”键修改分钟。

6.定时设置

①按下“定时”键后,显示屏上同时显示“周设置”和“定时设置”字样。此时,按“▲”或“▼”键选择一周中的哪一天要设置定时,然后按“确定”键在显示屏上显示“定时设置”字样。

②进入计时次数设置后,按“▲”或“▼”键选择设置一天中的哪个计时(可设置四个,且“单位号”上方有指示),按“确定”键选择某个计时,进入计时开或关的选择。

③按“▲”或“▼”键选择“定时开”和“定时关”,按“确定”键选择当前定时是开还是关,进入定时时间选择。此时,显示屏上显示“定时设置”和“时钟设置”,时间闪烁。

④按“▲”键修改小时,按“▼”键修改分钟,设置时间后按“确定”键,同时保存设置。此时,显示器上显示“定时设置”,并跳至步骤③,在该步骤中,定时时间和正常周依次增加,循环设置一周的定时,直到定时设置退出。

⑤如果要取消某个定时,需要将这个定时的定时时间设置为早上00: 00。如果要取消所有计时,需要同时按下“模式”和“单位”键,此时“滴嗒”一声长鸣后,所有计时都会被清除。

注:通电和断电的时间取决于线路控制器上的时钟时间。如果时钟不准,上电和断电的定时就会不准。在计时设置过程中,如果按下“单位”、“模式”和“密码”键或5秒内没有按键,计时设置将退出(设置结果不会保存)。工厂默认时间是上午00: 00。

7.手动除霜

当机组处于制热状态时,按“▲”或“▼”直到出现“手动除霜”字样,再按“确定”,即进入手动除霜状态。退出除霜的条件:

①除霜时间大于10分钟;或者..

②如果除霜温度探头检测到温度大于设定的除霜温度,除霜时间为大雨1分钟。

8.重置

用针工具按“▲”键上方的小孔即可复位。

二、故障代码

主板数码管故障显示:

密码

故障现象

密码

故障现象

EC00

0号从机通信失败

ER30

值班单位故障

欧共体**

* *(指1-14号)从机通信故障

ER31

主从通信失败

EC15

15号从机通讯故障

ER40

TH1故障

ER16

压缩机过载

ER41

TH2断层

ER17

风扇过载

ER42

TH3故障

ER18

泵过载

ER43

TH4故障

ER19

水流不足

ER44

TH5故障

ER20

高压故障

ER45

TH6故障

ER21

低压故障

ER46

TH7故障

ER23

系统故障

ER47

TH8故障

ER25

出水温度过低

ER48

TH9故障

ER26

电加热过载

ER49

TH10故障

ER27

环境温度过高/过低

ER50

TH11故障

ER28

启动紧急操作功能

ER51

TH12故障

ER29

过热小于1度的保护

ER53

低压传感器故障

线控器故障显示:

线控器故障闪变的实现分为两部分:a、故障码,表示故障现象;b、单元号,表示故障单元。

密码

故障现象

密码

故障现象

F6

有线控制器和主机之间的通信故障

20

高压故障

0

0号从机通信失败

21

低压故障

**

**(1-14)从属通信故障

22

温度传感头故障

15

15号从机通讯故障

23

系统故障

16

压缩机过载

25

出水温度过低

17

风扇过载

26

电加热过载

18

泵过载

27

环境温度过高/过低

19

水流不足

29

过热小于1度的保护

53

低压传感器故障

如果机组具有双通阀联锁功能,当机组处于双通阀联锁状态时,线路控制器显示“SA”。

MACD模块可以存储16个历史故障,这些故障可以通过主模块上的“K1”传递

用“K2”、“K3”、“K4”四个键搜索的具体方法如下:连续按“K1”键直到数码管显示“OHE”,再按“K4”键确认显示“HE -”,再按“K4”显示“HE0-”,表示需要检查哪个故障,可以通过“K2”检查

例1:显示“HE0-”后,按“K2”直到显示“HE01”,按“K4”确认,显示“ER21”,表示第二个故障是低压故障。

例2:第十二个故障显示“he-”后,按“K2”显示“HE-1”,再按“K4”确认显示“HE1-”,再按“K2”直到数码管显示“HE11”,再按“K4”确认找到第十二个故障的代码。故障排除范围从“HE00”到“HE15”,表示第一个到第十六个故障序列号。如果发现故障,显示“ER00”,表示该故障序列号没有故障。

例如,如果发现“HE02”的故障是“ER00”,则意味着没有第三个故障和后续故障。注意:每个键必须在5秒内操作。

MDS数字可变容量多路连接空系统故障代码

代码原因

1 E0室外机DLT排气温度传感器故障

2 E1室外机外径环境温度传感器故障

3 E2室外机RTN回风温度传感器故障

4 E3压缩机底部温度传感器故障

5 E4室外机入口温度传感器故障

6 E5室外机Midlet温度传感器故障

7 E6室外机出口温度传感器故障

8 E7室外机DLT排气温度过高

9 E8系统故障

10 EE模式冲突

11 E9室内机水泵故障

12 F1室内环境温度传感器故障

麦克维尔MACD风冷冷水机组故障代码

代码失败现象

EC00 0号从机通信故障

EC** **(指1-14号)从机通讯故障

ec15号15从机通讯故障

ER16压缩机过载

ER17风扇过载

ER18水泵过载

ER19水流不足

ER20高压故障

ER21低压故障

ER22内存故障(保留)

ER23系统故障

ER24排气温度过高(保留)

ER25流出物温度太低

ER26四通阀故障(保留)

如果环境温度过高/过低,则禁止ER27操作

ER28启动紧急操作功能

过热小于1度的ER29保护

有故障时会出现ER30从机

ER31主从通信失败

ER32保留

ER33保留

ER34保留

ER35保留

ER36保留

ER37保留

ER38保留

ER39保留

ER40 TH1故障(保留)

TH2断层

ER42 TH3故障

ER43 TH4故障

ER44 TH5故障(保留)

ER45 TH6故障

ER46 TH7故障

ER47 TH8故障

ER48 TH9故障

ER49 TH10故障

ER50 TH11故障(保留)

ER51 TH12故障

ER52高压传感器故障(保留)

ER53低压传感器故障

ER54保留

ER55保留

Mcville 空调整MDS数字变容多联机组维护故障码

户外主机

故障代码故障描述

E0系统故障

E1 TH1开路/短路(排气温度)

E2 TH2开路/短路(1#进线板)

E3 TH3开路/短路(1#中间板)

E4 TH4开路/短路(2#进线板)

E5 TH5开路/短路(2#中间板)

E6 TH6开路/短路(3#进线板)

E7 TH7开路/短路(3#中间板)

E8 TH8开路/短路(环境)

E9 TH9开路/短路(总输出)

EA TH10开路/短路(过冷)

EB TH11开路/短路(过冷)

EC TH12开路/短路(回风)

英孚紧急行动

F0外部机器内存故障

F7环境温度超过允许的运行范围

F8四通阀故障

F9制冷剂泄漏

FE主从机通讯故障

H0数字过载

H1恒速1过载

H2恒速2过载

H3恒速3过载

H4高压

H5高压传输传感器故障

H6排气温度太高

L0过热保护太小

低L1压力

L2低压传感器故障

Mcville 空调整APM01C控制器的维护故障码

故障码故障现象

E0控制器系统故障

E1压缩机电流过载

E2系统低压保护

E3系统的高压保护

E4回风传感器故障

E5内盘传感器故障

E6外盘传感器故障

E7外部环境传感器故障

E8制冷剂泄漏

E9线圈超过68度

EA水泵故障或水位超限

电子束冷却水温度过高或过低

电子商务网络接口通信故障

Mcville 空调整APM01C控制器C3B灯面板故障显示

故障显示-故障现象

风扇/电源灯闪烁,其他灯完全熄灭-回风温度传感器脱落或短路

干燥/定时器灯闪烁,其他灯完全熄灭-室外线圈传感器脱落或短路

加热灯闪烁,其他灯完全熄灭-除霜

冷灯闪烁,其他灯完全熄灭-室内线圈传感器脱落或短路

冷、干/定时器灯闪烁,其他灯完全熄灭-制冷剂泄漏

冷却灯闪烁,其他灯完全熄灭——线圈温度超过68度,压缩机过载

干燥/定时器,加热灯闪烁,其他灯完全熄灭-水温过高或过低

风扇/电源灯闪烁,其他灯都亮着——E1

冷灯闪烁,其他都在-E2

干燥/定时灯闪烁,其他都在E3
