硬金和足金有什么区别硬足金和足金有什么区别？

我想广大人民群众都知道全金，全金在人们心目中占有重要的财富地位，通常用于婚礼彩礼、金融投资、珠宝购买等。什么是硬金？它和纯金有什么异同？

◆ ◆ ◆

硬金的意义

硬金又叫3D硬金，硬金，硬金。3D硬金的“3D”是三维的缩写，意思是3D图形。空和空之间是有实际距离的。“3D硬金首饰”是打破传统工艺制作的新产品，主要采用“电铸”方式生产。

3D硬纯金的含金量为99.9%，与普通纯金999的纯度一致。3D脚硬金的硬度为HV140-160，比传统金制品高近4倍，非常接近18K金。因此具有硬度高、耐磨性强的特点，有效克服了纯金首饰硬度低、易磨损、难以保持精细花纹的缺点。

硬金技术发展还是挺理想的。市场上的第二代3D硬金相比第一代硬金，有效解决了黄金缺乏韧性和立体感的问题，不仅超过了第一代全金的纯度，还具有18K金的韧性，使黄金具有更强的可塑性，从而达到生动、高级的塑性效果。

◆ ◆ ◆

硬纯金技术

目前，纯金的硬化工艺包括电铸、纳米粉末、渗氮、冶金等。电铸工艺在工业上被广泛使用，因为它是硬化纯金的最佳方法。

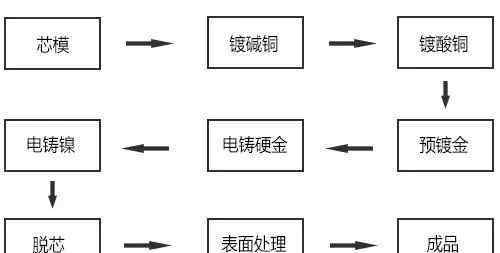

电铸黄金首饰的诞生掀起了行业热潮，备受关注。但由于这一工艺的特殊性和难度，国内拥有电铸金生产线的企业屈指可数。电铸工艺基于电沉积原理。电铸液中的金离子在电场力的作用下迁移到导电阴极模具中，然后去除模具型芯，形成空型芯产品，从而达到精密复制的效果。

硬金的电铸工艺可分为两类:氰化电铸和无氰电铸

传统氰化工艺电铸的黄金首饰电镀层硬度只有HV 60-70左右。通过改变浇铸溶液和调整工艺参数，全金的硬度可以达到HV 140甚至更高。然而，一个重要的问题是氰化物具有高毒性，对人体健康和环境有害。含氰废水的初始浓度很高，是一个严重的污染源。因此，2003年，中国有关部门颁布了禁止氰化物电镀工艺的法规。无氰或微氰电铸技术已经成为大家追求的目标，更符合环保要求。

由于这种需要，在无氰电镀的基础上发展了亚硫酸盐和柠檬酸盐全金电镀技术。亚硫酸盐电铸液具有良好的分散能力和深镀能力，电流效率高，镀层细腻光亮。亚硫酸氢铵电铸液的pH值在生产过程中不稳定，需要实时严密控制条件，此外，加入氨水时生产条件较差。所以。目前，生产企业主要使用亚硫酸氢钠电铸液对金进行硬化。目前，经过一系列的改进配方，亚硫酸金钠电铸工艺能够稳定的沉积出硬度高于HV 140的金电铸层，电铸液稳定性高，pH值基本维持在7.0左右。
