互感器型号 教你看懂电流互感器型号

精度等级0.2、0.2S、0.5和0.5S都是变压器的精确等级。变压器在规定使用条件下的误差应在规定的范围内。

1.电流互感器(用于测量)

对于测量用的0.1、0 .2、0 .5和1级电流互感器，当二次负载欧姆值在额定负载值的25%和100%之间时，额定频率下的电流误差和相位误差不得超过下表所列的限值。

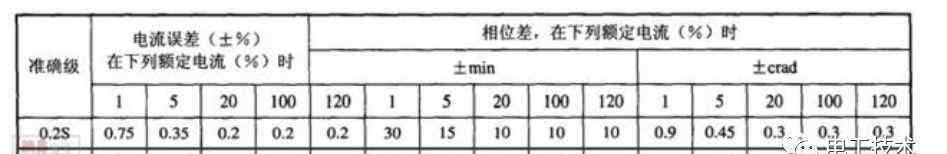

对于0.2S和0.5S测量电流互感器，当二次负载欧姆值在额定负载值的25%和100%之间时，额定频率下的电流误差和相位误差不应超过下表所列的限值。

1.电压互感器(用于测量)

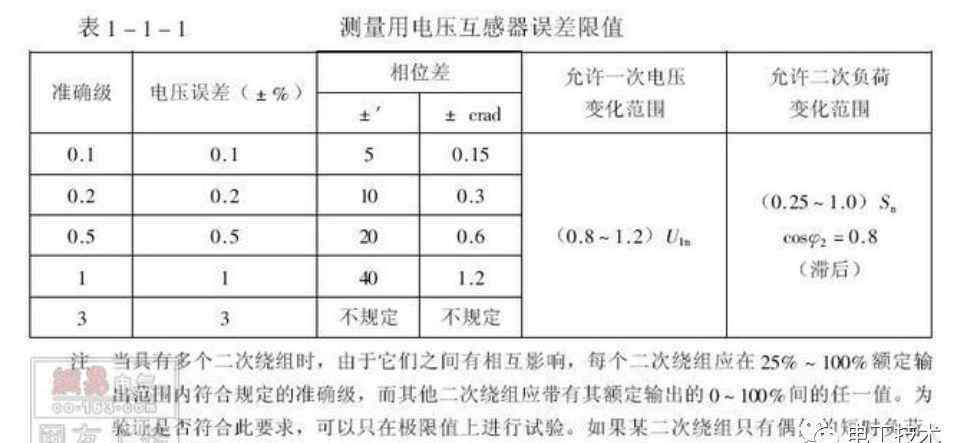

在额定频率与80% ~ 120%额定电压之间的任何电压下，以及功率因数为0.8(滞后)的25% ~ 100%额定负载之间的任何值下，各标准准确度等级的电压误差和相位差不得超过下表所列的限值。

1.电流互感器(用于保护)

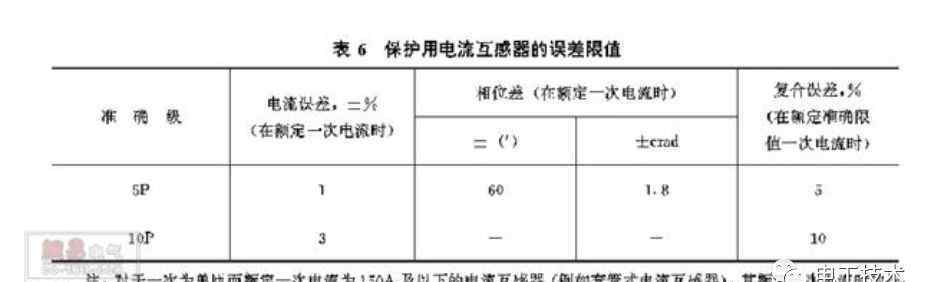

保护用电流互感器的精确等级应标称基于额定精确极限一次电流下精确等级规定的最大允许复合误差百分比，后跟字母“P”(保护用)。保护用电流互感器的标准精度等级为5P和10P。比如5P10，后10为精确的极限系数，5P10表示当一次电流为额定一次电流的10倍时，绕组的合成误差≤ 5%。误差极限如下表所示:

1.电压互感器(用于保护)

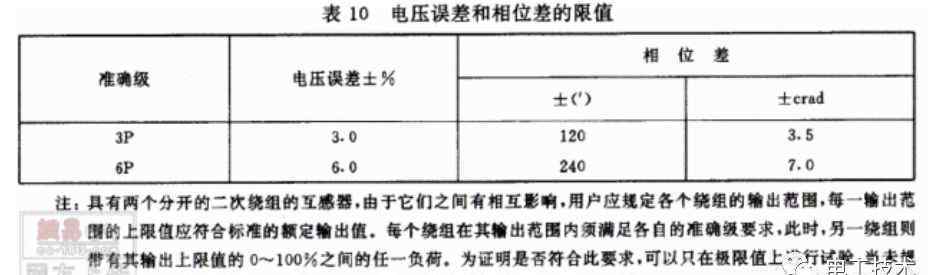

保护用电流互感器的精确等级应标称基于额定精确极限一次电流下精确等级规定的最大允许复合误差百分比，后跟字母“P”(保护用)。保护用电流互感器的标准精度等级为5P和10P。比如5P10，后10为精确的极限系数，5P10表示当一次电流为额定一次电流的10倍时，绕组的合成误差≤ 5%。误差极限如下表所示:

1.1低压电流互感器

电流互感器的型号由字母和数字组成，通常表示电流互感器的绕组类型、绝缘类型、使用场所和电压等级。字母符号具有以下含义:

第一个字母:l-电流互感器。

第二个字母:m-bus型(穿孔型)；q型线圈；y-低压型；D——单圈式；f-多圈式；穿墙式；R——加载类型；C——瓷盒

第三个字母:K-塑壳型；Z——浇注式；w-户外型；g-改良型；C——瓷绝缘；P——中频。

第四个字母:B-过流保护；D——差动保护；J——接地保护或增容；S——快速饱和；q增强型。

字母后面的数字通常表示使用的电压水平。

例如，LMK-0.5S型，即穿芯式s级电流互感器，带塑料外壳，用于额定电压为500伏及以下的电路。

la-10型，指额定电压10kV电路中使用的穿墙式电流互感器。

SDH型号:例如SDH-3/0.66-2500/5A

DH:电流互感器代码(电气和互拼音首字母)

3/0.66:表示测量级别的卷绕精度为3级；

另一级保护的绕线精度为0.66。

2500/5A:一次绕组额定电流2500A，二次绕组额定电流5A。由此可见，这个电流互感器的变比是500倍。

注:由于二次额定电流设定为5A，规格尺寸实际上除以一次绕组的额定电流。选择时，应根据一次回路的额定电流选择合适的规格。1@ L

Lqzj型1、4、5-0.66序号代表v。

l电流互感器q线圈z型铸造绝缘j增加容量1，4，5设计序号0.66电压等级KVuEz4E0Ur

1.2电流互感器z$l{Z V '

LZZJ9-10 A3G L电流互感器

z柱柱式

Z Castingtype

具有保护级别的保护类

增强型

9设计序列号设计编号

10额定电压(kv)最高电压前景(kv)

A3G结构代码结构代码

LFZ-10Q

电流互感器

f多圈z型铸造

10额定电压(kv)最高电压前景(kv)

结构代码

LZZ-10 "

电流互感器

z柱柱式

Z Castingtype

10额定电压(kv)最高电压前景(kv)

LMZB7-10GYW1

电流互感器

M-bus总线总线类型

Z Castingtype

具有保护级别的保护类

7设计序列号设计编号

10额定电压(kv)最高电压前景(kv)

GYW1 PlateauDirty

LDZB6-10Q

电流互感器

单圈型

Z Castingtype

具有保护级别的保护类

6设计序列号设计编号

10额定电压(kv)最高电压前景(kv)

结构代码
