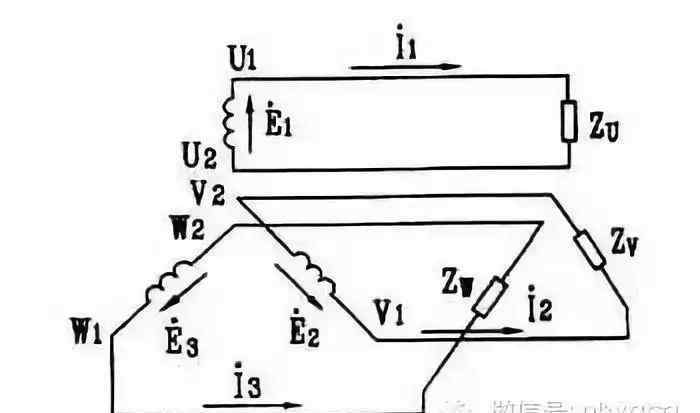

如果三相交流电源的每一相用两根导线与负载相连，就形成了三个不相关的电路，如下图所示。这种连接需要6根导线来输电，非常不经济。
所以实际上采用的是“星形(y)”或“三角形”(△)连接。
零线/相线，相电压/线电压
中性/接地、相位/火灾
星形三相电源的正确接线图

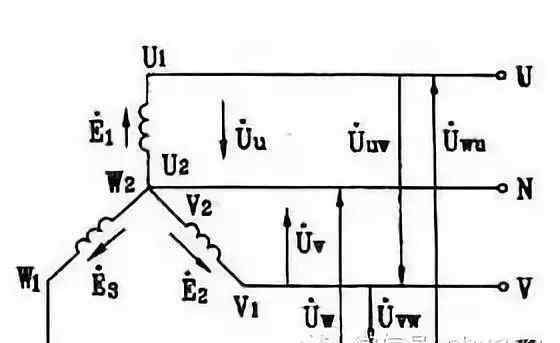

三相电源的三个线圈的端部(U2、V2、W2)连接在一起，导线分别从三个起始端(U1、V2、W3)引出。这种连接称为星形连接，如图所示。三端的连接点称为中性点。
从中性点引出的导线称为“零线”(即图中的N线)，中性点接地时，从中性点引出的导线称为“零线”(俗称“底线”)。从线圈起始端引出的三根导线(U1、V1、W1)称为“相线”(通常称为“火线”)。
相电压、线电压
在这种连接方式下，导线之间有两种电压:相电压和线电压。各相线和零线的电压称为相电压，它们的有效值分别用UU、UV和UW表示。每相的线间电压称为线电压，其有效值分别表示为UUV、UWW和UWU。
相电压与线电压的关系

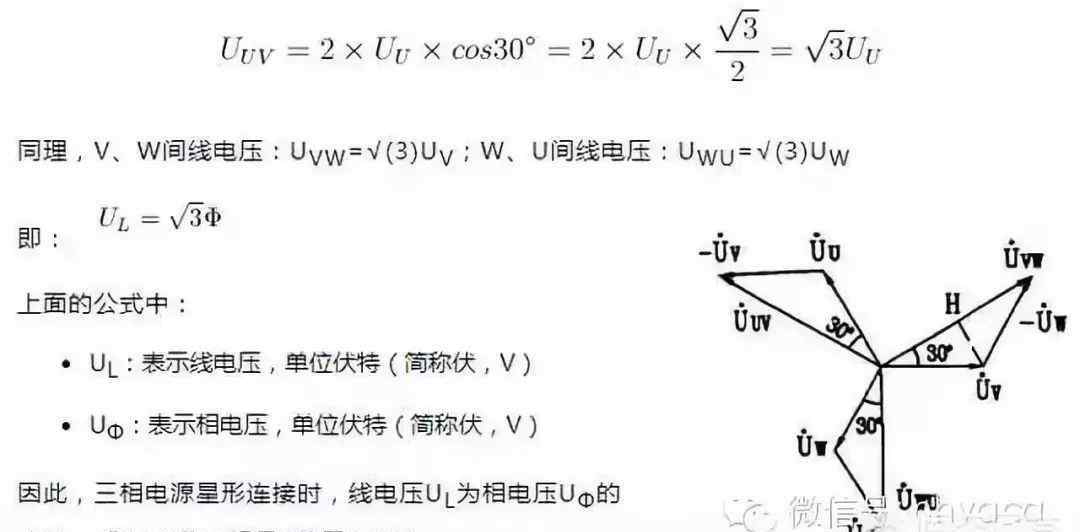

三相电源呈星形(Y)连接时，电压相量图见右下图。从相量图可以看出，线电压和相电压的数值关系可以用等腰三角形来求得。u和v之间的线电压:
所以人们有时会听说380V V的电压，它是怎么来的？我们都知道常见的家用电压是220V，是相电压(即火线和零线之间的电压)。当我们用另一根火线(不是中性线)连接火线时，我们可以输出380伏。
