生活中,螺栓、螺丝、螺丝钉等。经常被提及。两者有什么区别?其实标准的说法就是没有螺丝螺母。螺丝是俗称的,有外螺纹的可以叫“螺丝”。螺母通常为六角形,内孔为内螺纹,用于与螺栓配合,拧紧相关零件。坚果俗称“坚果”。螺栓的头部通常是六边形的,杆部是外螺纹的。螺丝比较小,有平头,十字头等。、和阀杆上的外螺纹。螺柱其实应该叫“螺柱”,两端是外螺纹,中间是光杆。螺纹的长端用于连接深孔,短端与螺母连接。
标准紧固件分为十二类,根据紧固件的应用场合和功能进行选择。

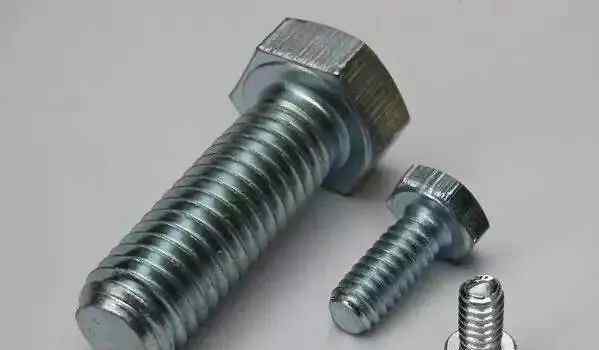

1.毛边书
螺栓广泛用于机械制造中的可拆卸连接,一般与螺母(通常带一个垫圈或两个垫圈)一起使用。

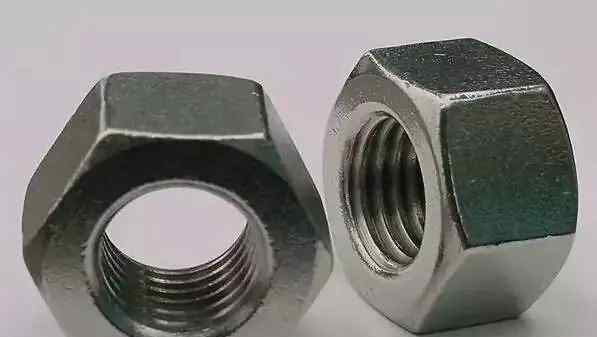

2.螺母
3.螺旋

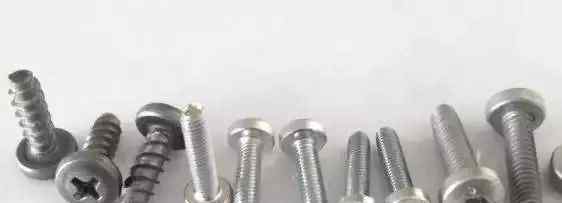

螺钉通常单独使用(有时带垫圈),一般起到紧固或拧紧的作用,应拧入机体内螺纹。
4.大头钉

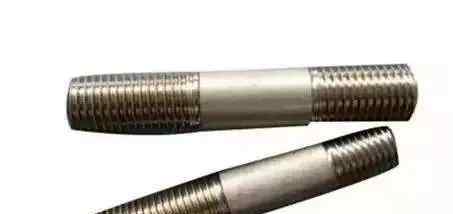

螺柱多用于连接其中一个厚度较大的连接部位,由于结构紧凑或拆卸频繁,需要用螺栓连接。一般双头螺柱两端带螺纹(单头螺柱一端带螺纹)。通常是一个螺纹牢固地拧入构件本体,另一端与螺母配合,起到连接紧固的作用,但很大程度上也有定距的作用。
5.木螺钉
木螺钉是用来拧入木头进行连接或紧固的。

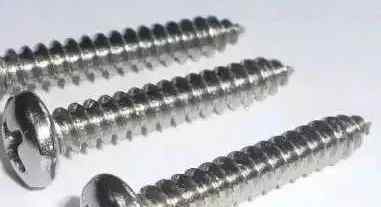

6、自攻螺钉
与自攻螺钉配合的工作螺孔不需要预先攻丝,在拧入自攻螺钉的同时形成内螺纹。

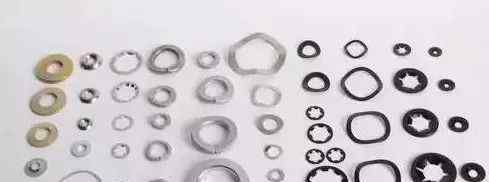

7.垫圈

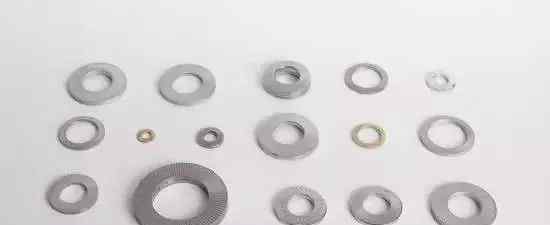

诺德锁
螺栓、螺钉和螺母的轴承面与工件轴承面之间使用垫片,可以防止松动,降低轴承面的应力。
锁垫圈

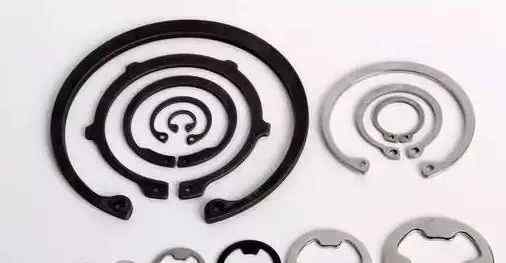

8.扣环
扣环主要用于定位、锁定或停止轴或孔上的零件。
工业介子

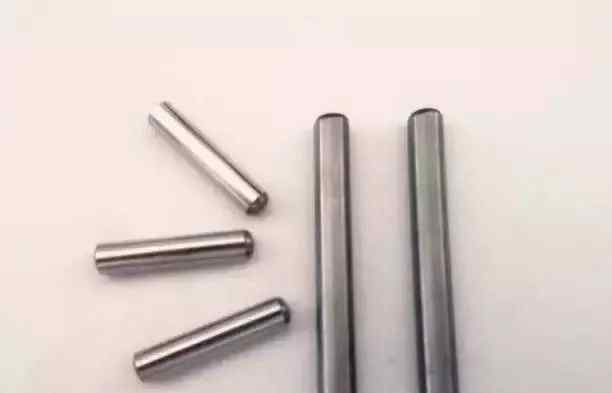

9.别针
销通常用于定位、连接或锁定零件,并作为安全装置中的过载剪切元件。

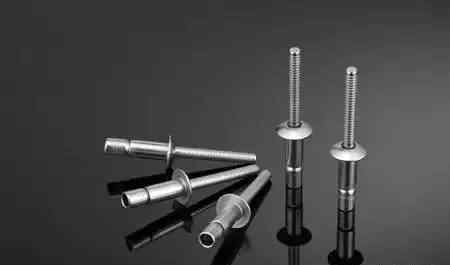

10.铆钉
铆钉一端有头,杆没有螺纹。使用时,将杆部插入连接件的孔中,然后将杆的端部铆接牢固,进行连接或紧固。
11.连接对
连接副是螺钉或螺栓或自攻螺钉和垫圈的组合。垫圈安装在螺钉上后,必须能够在螺钉(或螺栓)上自由旋转而不脱落。主要起到紧固或者收紧的作用。
12.其他

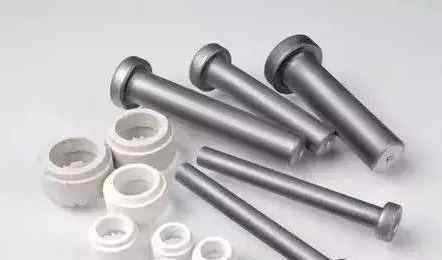

主要包括焊钉等。
确定品种
(1)品种选择原则
(1)考虑到加工和装配的工作效率,在同一机械或工程中,所用紧固件的种类应尽量减少;
②从经济角度考虑,首先选择商用紧固件。
(3)根据紧固件的预期使用要求,根据类型、机械性能、精度和螺纹选择品种。
(2)类型
①螺栓
a)通用螺栓:品种很多,有六角头和方头。最常用的是六角头螺栓,根据制造精度和产品质量分为A、B、C等产品等级,其中A、B级使用最广泛,主要用于装配精度高、冲击、振动或变载荷大的重要场所。六角头螺栓根据头部支撑面积大小和安装位置可分为两种:六角头和大六角头;头部或螺钉有各种各样的锁定孔。方头螺栓的方头尺寸大,受力面大,便于扳手口卡住或靠在其他部位启停。它常用于粗糙的结构,有时也用于丁字槽,便于螺栓松开并调整其在槽中的位置。参见GB8和GB5780~5790等。
b)铰孔螺栓:使用时,将螺栓紧紧地插入铰孔中,以防工件错位。参见GB27等。
c)防转螺栓:有方颈和榫,见GB 12 ~ 15等。
d)专用螺栓:包括t型槽螺栓、吊环螺栓和地脚螺栓。t型槽螺栓多用于需要频繁拆卸连接的地方。地脚螺栓用于将机架或电机底座固定在水泥基础上。参见GB798、GB799等。
e)钢结构用高强度螺栓连接副:一般用于建筑物、桥梁、塔架、管架、起重机械等钢结构的摩擦连接,见GB3632等。
②坚果
a)通用螺母:品种很多,有六角螺母,方形螺母。六角螺母和六角螺栓应用广泛,根据制造精度和产品质量分为A、B、C三个等级。六角薄螺母用作锁紧装置中的辅助螺母,起到锁紧作用,或者用于螺纹连接主要承受剪切力的地方。六角厚螺母常用于经常拆卸的连接。方螺母与方头螺栓配合,扳手卡住不容易打滑,多用于粗糙简单的结构。参见GB41、GB6170~6177等。
b)开槽螺母:主要指六角开槽螺母,即在六角螺母上方加工一个凹槽。与带孔螺栓和开口销配合使用,防止螺栓和螺母相对转动,见GB6178~6181等。
c)锁紧螺母:指具有锁紧功能的螺母,包括尼龙镶六角锁紧螺母和全金属六角锁紧螺母等。六角尼龙环锁紧螺母具有非常可靠的防松能力,不会损坏螺栓和连接部件,在一定的使用温度-60 ~+100℃和一定的介质条件下,可以频繁装卸。参见GB889和GB6182~6187等。
d)专用螺母:如蝶形螺母、帽形螺母、滚花螺母和嵌入式螺母。蝶形螺母不用工具就可以拆装,一般用在需要经常拆卸且受力不大的地方;盖形螺母用在需要盖住端螺纹的地方。参见GB62、GB63、GB802、GB923、GB806、GB807、GB809等。
③螺钉
a)机螺钉:因头部形状和凹槽形状不同,分为很多品种。头部形状包括圆柱头、盘头、沉头和半沉头,头部凹槽形状一般为开槽(直槽)、十字槽和内六角槽。十字槽螺钉拧紧时中性好,头部强度比直槽大,不容易拧秃,所以一般用于批量生产。内六角螺钉和内六角螺钉能施加较大的拧紧力矩,连接强度高,其头部可埋入机体内,用于要求结构紧凑、外观光滑的接头。参见GB65、GB 67 ~ 69、GB 818 ~ 820等。
b)紧定螺钉:紧定螺钉用于固定零件的相对位置,头部有开槽、六角和方头三种。方头可以施加较大的拧紧力矩,顶力大,不易拧秃。但头部尺寸较大,不方便埋在零件内,不安全,尤其是活动零件不宜使用。带槽,内六角容易陷进零件。根据不同的使用要求,紧定螺钉最常用的端部有锥端、平端和圆柱端。锥端适用于硬度较低的零件;当使用无意义的锥形端螺钉时,应在零件的顶面钻孔,锥形面应压在孔的边缘。平头螺丝接触面积大,顶紧后不会损伤零件表面。它们用于顶起坚硬的飞机或经常调整位置。圆柱端螺钉不损伤零件表面,多用于固定安装在管轴上的零件(薄壁零件)。圆柱形端部被推入轴上的孔中,由于圆形端部的剪切阻力,轴可以传递大的载荷。参见GB71、gb73 ~ 75、gb77 ~ 78等。
c)内六角螺钉:内六角螺钉适用于安装空间较小或螺钉头需要埋设的场合,参见GB70、GB6190~6191、GB2672~2674等。
d)特殊用途螺钉:如紧定螺钉、防滑螺钉、吊环螺栓等,见GB72、GB 828 ~ 829、GB 837 ~ 839、GB 948 ~ 949、GB825等。
④学习
a)不等长螺柱:适用于一端拧入构件体内进行连接或紧固的场合,见GB 897 ~ 900
b)等长螺柱:适合两端配合螺母连接或定距。参见GB901、GB953等。
⑤木螺钉
因其头形和槽形不同而分为多种。有圆头、沉头、半沉头等几种类型的头,有开槽(直槽)和十字槽两种类型的头槽,见GB 99 ~ 101和GB 950 ~ 952。
⑥自攻螺钉
a)普通自攻螺钉:螺纹符合GB5280,螺距大,适用于薄钢板、铜、铝、塑料等,见GB 845 ~ 847、GB5282~5284等。
b)自攻锁紧螺钉:螺纹符合普通公制粗螺纹,适用于抗振场合,见GB6560~6564。
⑦垫圈
a)平垫圈:用于克服工件支撑面的不平整,增加支撑面的受力面积,参见GB848、GB 95 ~ 97、GB95 ~ 97
b)弹簧(弹性)垫圈:弹簧垫圈防止紧固件因弹性和斜面摩擦而松动,广泛用于经常拆卸的连接。内外弹性垫圈的圆周上有许多尖锐的弹性经线,可以防止紧固件松动。内齿弹性垫圈用于头部尺寸较小的螺钉头部下方;带外齿的弹性垫圈多用于螺栓头和螺母下。带齿弹性垫圈比普通弹簧垫圈小,防止紧固件松动均匀可靠,但不适合经常拆卸的零件。参见GB93、GB 859 ~ 860、GB955;
c)背止动垫圈:有内齿锁紧垫圈、外齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、圆螺母止动垫圈等。单耳和双耳止动垫圈允许螺母锁在任何位置,但紧固件要靠边,参见GB 861 ~ 862、GB 854 ~ 855、GB858等。
d)斜垫圈:为了适应工作轴承面的倾斜,可以使用斜垫圈。方形斜垫圈用于校平槽钢、工字钢法兰等斜面,使螺母的承载面与钉杆垂直,从而避免拧紧螺母时对螺钉产生弯曲力。参见GB 852 ~ 853等。
8挡圈
a)卡簧:轴和孔卡簧安装后卡在轴槽或孔槽内,使滚动轴承停止转动。此外,还有一个开口的轴用卡圈,主要用于卡在定位零件的轴槽中,但不能承受轴向力。参见GB 893 ~ 894和GB 896;
b)钢丝挡圈:孔用钢丝挡圈(轴用)和钢丝锁环。钢丝挡圈安装在定位零件的轴槽或孔槽中时,也能承受一定的轴向力。参见GB 895.1 ~ .2和GB921;
c)轴类零件锁紧挡圈:用锥销锁紧的挡圈和用螺钉锁紧的挡圈,主要用于防止零件在轴上轴向移动。参见GB 883 ~ 892。
d)轴端挡圈:用螺钉紧固的轴端挡圈和用螺栓紧固的轴端挡圈,主要用于锁紧固定在轴端的零件。参见GB 883 ~ 982。
⑨别针
a)圆柱销:圆柱销多用于将零件固定在轴上,传递动力,或作为定位元件。圆柱销有不同的直径公差,可用于不同的匹配要求。圆柱销一般是过盈固定在孔内,不宜多拆。参见GB 119 ~ 120,GB 878 ~ 880等。
b锥销:锥销锥度为1: 50,安装对准方便,还能保证自锁。一般用作定位元件和连接元件,经常用在需要经常拆卸的地方。内螺纹锥形销和螺旋尾锥形销用于不穿过的孔或难以推出销的孔中。开口圆锥销的末端在打入孔中后可以打开,以防止销本身滑出孔。参见GB 117 ~ 118、GB881、GB877等。
圆柱销和各种圆锥销的销孔一般需要铰孔加工,反复拆装会降低连接的定位精度和紧固性,只能传递很小的载荷。弹性圆柱销本身具有弹性,在孔内保持张力,不易松动,拆卸方便,不影响配合性,销孔不需要铰接。铰缝采用带孔销和销轴;
c)开口销:开口销是连接零件的防松装置。使用时,穿入螺母的销孔、带销孔的螺栓或其他连接件,然后将脚分开。参见GB91。
主治铆钉
a)热锻铆钉:一般尺寸较大,多用于机车、船舶、锅炉等。通常头部需要热锻成型,见GB 863 ~ 866
b)冷镦铆钉:一般直径16mm,头部一般冷镦成型,参见GB 867 ~ 870、GB109等。
C)空中心和半空中心铆钉:空中心铆钉用于连接塑料、皮革、木材和帆布等非金属零件。
