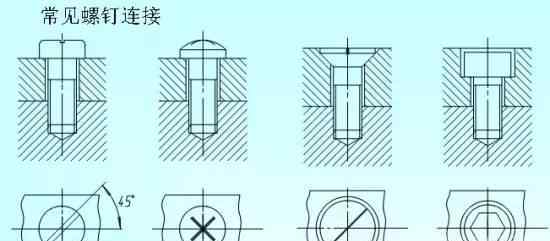

事实上，要解决如何在计算机辅助设计中绘制螺钉的问题，我们必须首先了解常用的螺钉连接，以便掌握计算机辅助设计螺钉螺纹和连接的绘制方法。常用的螺纹连接有以下几种:
Cad机械制图螺钉绘制方法
螺纹连接多用于连接受力小的零件
(1)螺纹连接查表图
(1)根据螺钉的标记，找出相关标准中螺钉的所有尺寸。
②确定螺钉的标称长度l。
1)定位面压一条线；
2)螺纹终止线应高于螺钉；
3)按45o画螺丝刀槽。
Cad机械制图螺钉绘制方法
定位螺钉通常用于定位、锁定和减小应力
Cad机械制图螺钉绘制方法
