大疆精灵4 最详细的大疆精灵4 RTK使用报告

根据网络

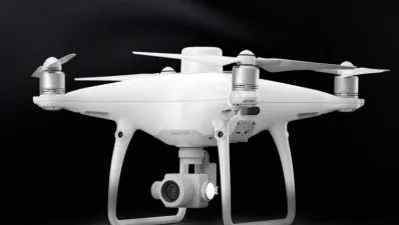

6月,DJI行业应用官方微信宣布正式发布Phantom 4 RTK无人机,该无人机将厘米级导航定位系统与高性能成像系统相结合,集成在小型便携式机身中,提高了航测效率和精度,降低了操作难度和成本。对于测绘作业来说,精度和效率非常重要。

根据网络

幻影4 RTK保留了幻影4 Pro系列产品的原有品质,增加了RTK导航定位系统,全面升级整机进行低空摄影测量。

最近我们刚拿到了一台DJI创新产业部提供的Phantom 4 RTK测试仪,邀请了甘肃启元智能科技有限公司工业应用技术总监汪峰参加此次Phantom 4 RTK现场测试。

幻影4 RTK的配置

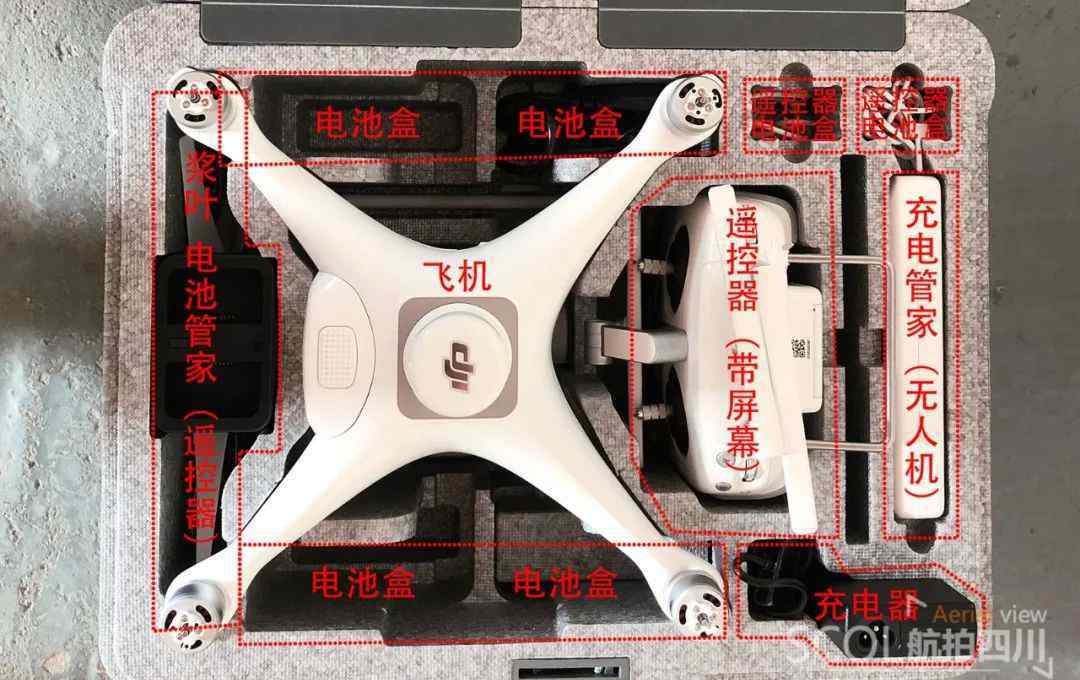

正如DJI一如既往的友好,我们从DJI得到了一个环保泡沫盒。整个泡沫盒比Elf 4Pro的盒子大三分之一,说明它的负载更大。

盒子内部没有太大变化,只是两边加宽了,之前放置螺旋桨和电源适配器的位置改成了电池,增加了电池的载重量(一次可以携带5节电池);螺旋桨和电源适配器被放置在两侧的新区域;遥控器也从以前的电池集成设计改为可更换电池方案,机柜中专门设计了两个独立的存储遥控器电池的区域。此外,遥控器内部电池可以同时携带三节遥控器电池,这意味着遥控器在无法充电的情况下,可以提供至少18次的起降续航能力,有效增加整体操作时间。当然续航主要和配置了多少额外的电池有关,准备剁手吧!

幻影4 RTK项目列表

1个EPP泡沫外盒

1个机身,4对锡膏,3条数据线(C型,微型USB,C型OTG)

1个集成1000纳米高亮度屏幕的遥控器,遥控器内置P4RTK应用程序

1个160w充电器、2个飞行电池和1个飞行电池充电管家

1节遥控电池,1节遥控电池管家(可同时插入两节遥控电池)

1个全网通4g网卡(没有SIM卡流量卡,需要自备)

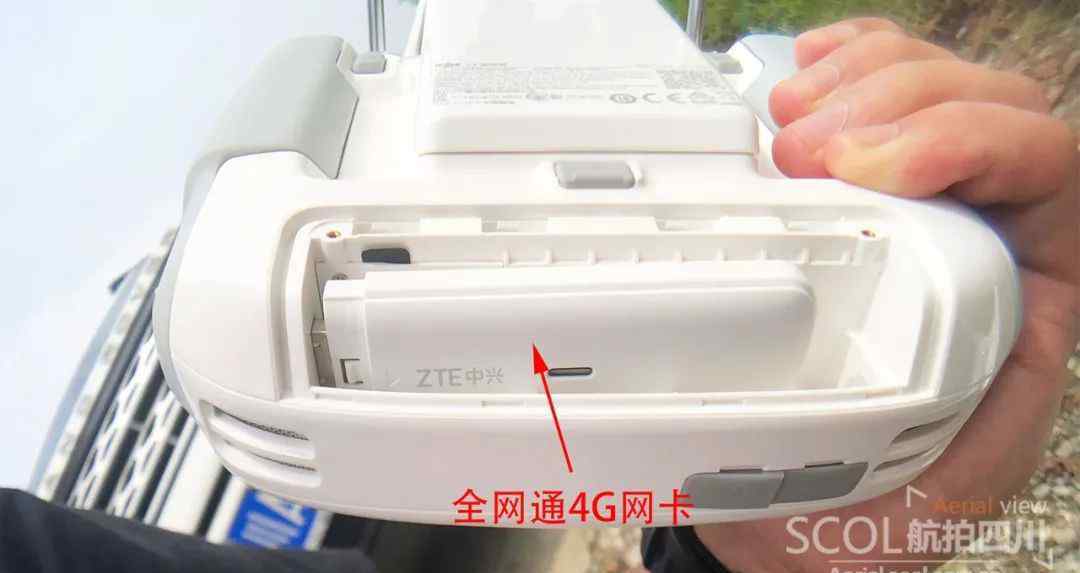

RTK可以插入遥控器尾部的全网通4G网卡

(没有SIM卡流量卡,需要自备)

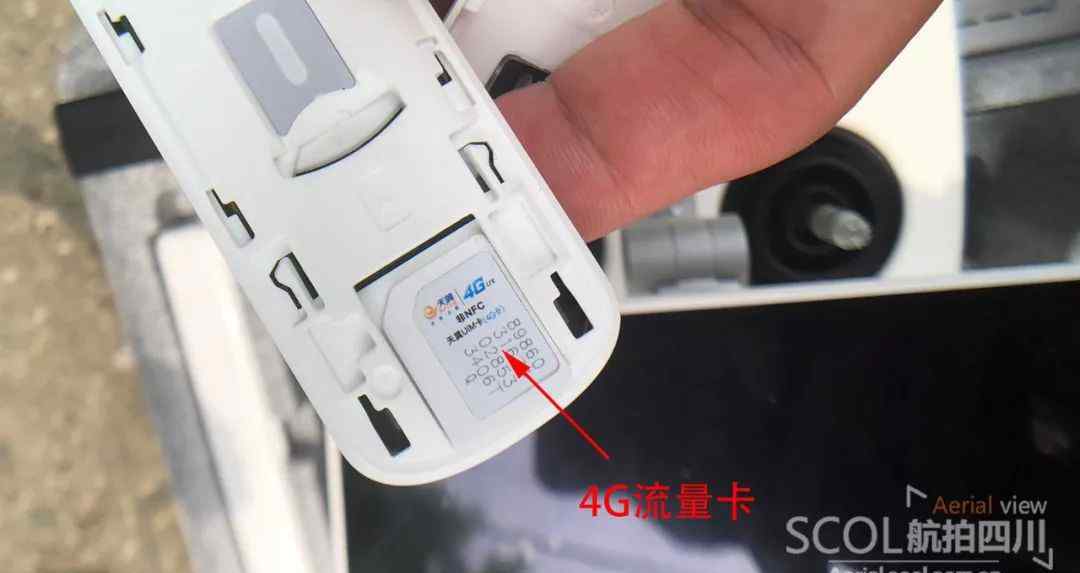

要将带有4G流量卡的网卡插入遥控器,

(只有有4G网络才能进入RTK模式)

大疆精灵4 RTK与其他产品的区别

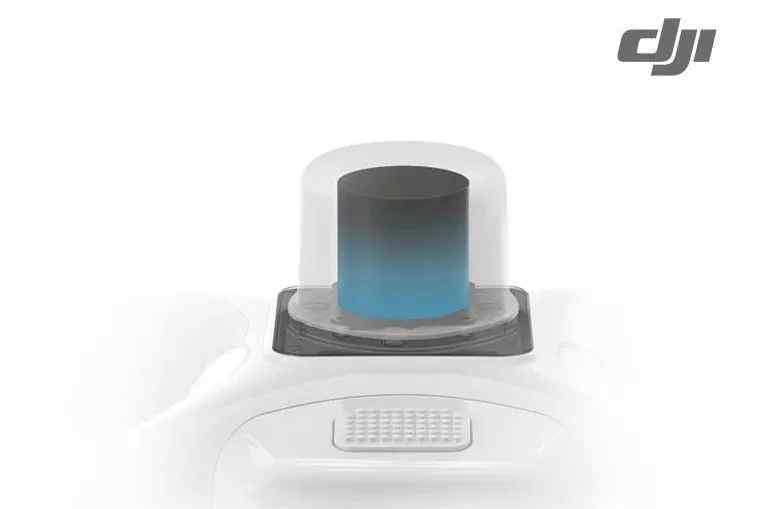

幻影4 RTK是一种工业无人机,设计用于高精度测绘和精确飞行。与其他Phantom系列产品相比,主要增加了高精度RTK定位导航系统、摄像头微秒级同步、app路径规划等功能。至于RTK的具体效果,我们将在下面的评估中做出结论。

云台摄像机

幻影4 RTK的摄像头硬件与幻影4 Pro /Advanced相同,配备1英寸2000万像素CMOS。相机支持输出没有畸变校正的原始图像,输出照片XMP信息中相机的OPEN-CV畸变校正参数,供用户后期处理。

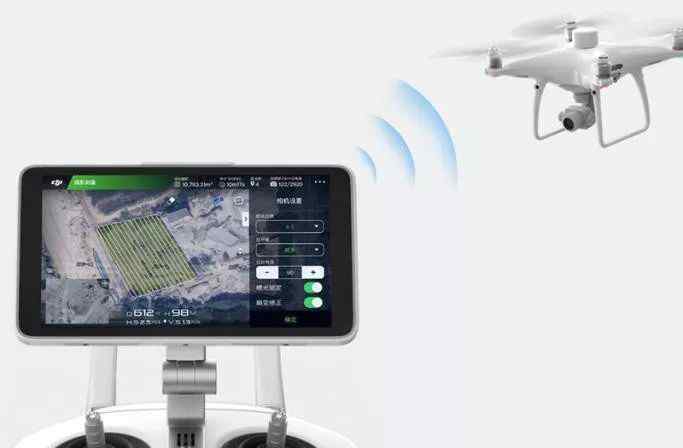

遥控器

Phantom 4 RTK目前只兼容特别配置的高亮度屏幕遥控器,5.5寸屏幕,最高亮度可达1000nits,在强烈阳光下也能正常工作。支持插入4G USB Dongle卡连接互联网。

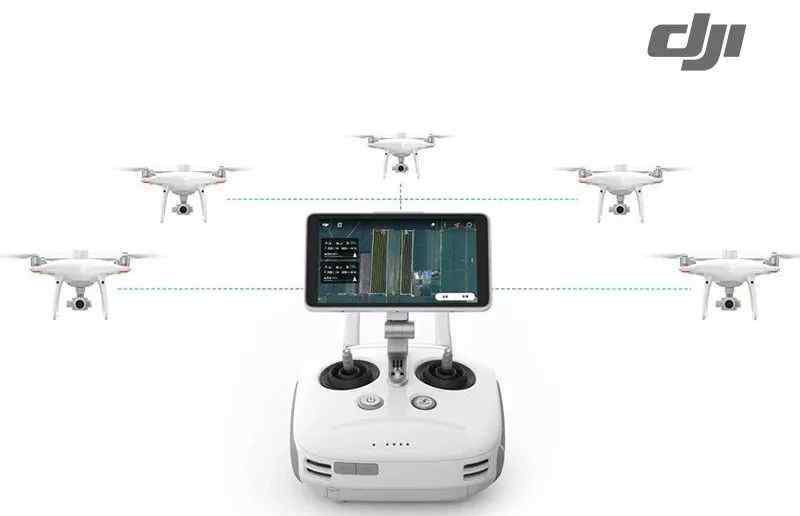

内置GSRTK-APP在RTK模式下使用,用于测绘、巡逻等航路点飞行等操作场景。一个遥控器可以支持多达五架飞机。同时遥控器还可以连接电脑工作站,兼容DJI PC版GS Pro。在这次测试中,我们使用工作站进行控制。

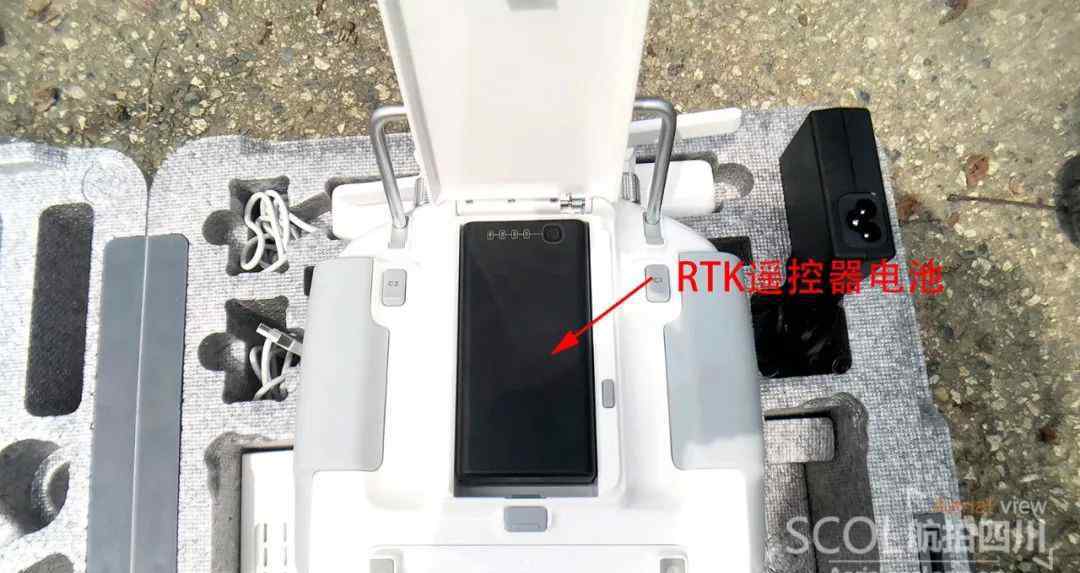

幻影4 RTK不使用P4P充电遥控器,而是使用可更换电池的遥控器。据测量,一个遥控器电池可以为6.5次飞行供电。

边肖建议现场人员至少要为遥控器配备2节电池,因为当边肖驾驶第七节电池时,遥控器完全没电了!它死了!!它死了!!!幸运的是,幻影4 RTK测绘后会自动返回,最终飞机可以安全返回。

图形传输

幻影4 RTK的遥控和图像传输系统基于DJI新一代双频聚焦高清图像传输系统,遥控器可以根据当地规定在2.4G和5.8G链路之间切换。在空无干扰的环境下,FCC标准为7000M,ce标准为4000M。

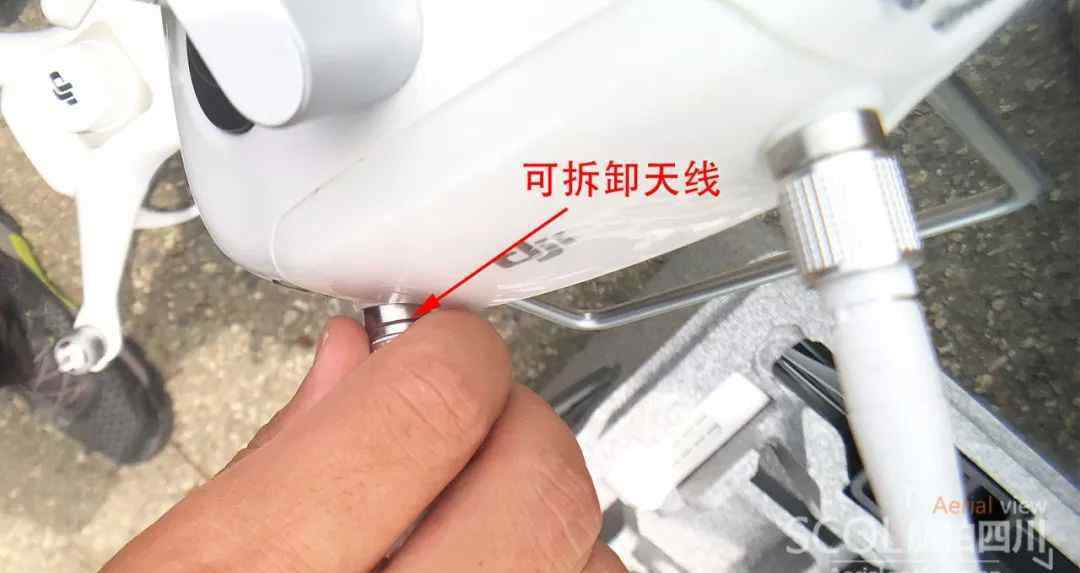

幻影4 RTK的遥控天线是可拆卸的,其他天线可以根据自己的需要更换

电动泳池

幻影4 RTK电池和幻影4 Pro电池,5870mAh,15.2V,89.8Wh,可以互换使用。

大江精灵4 RTK实测

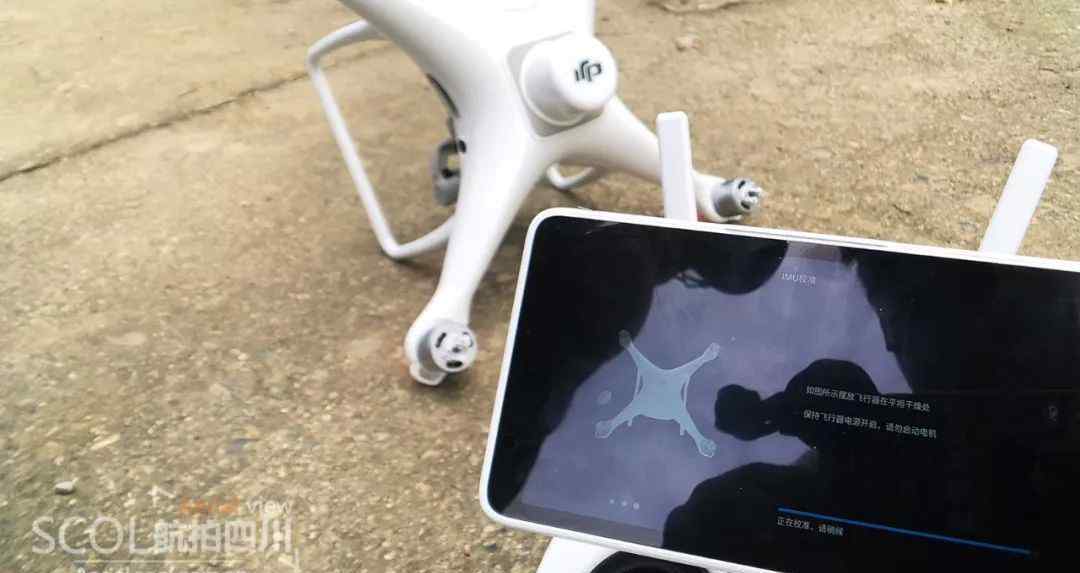

在用幻影4 RTK起飞前,我们建议在到达新的位置后重新校准无人机的惯性测量单元。

然后对罗盘进行标定,可以有效避免信号和磁场的干扰。

在使用幻影4 RTK之前,请务必插入SIM卡流量卡。如果没有插入,RTK不会运行。飞机和普通的P4P没什么不同。野外作业前,还可以使用川岛千寻定位APP或其官网查询网络RTK的覆盖范围,确认调查区域是否可以提供网络RTK服务。

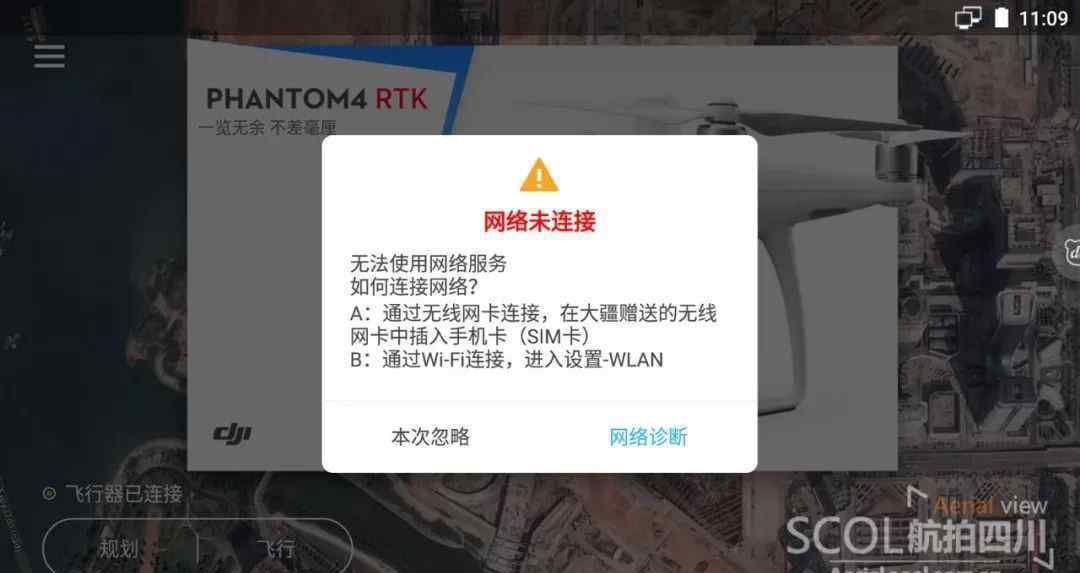

遥控器没有插入SIM卡

网络连接失败,无法使用RTK

RTK网络连接流程图

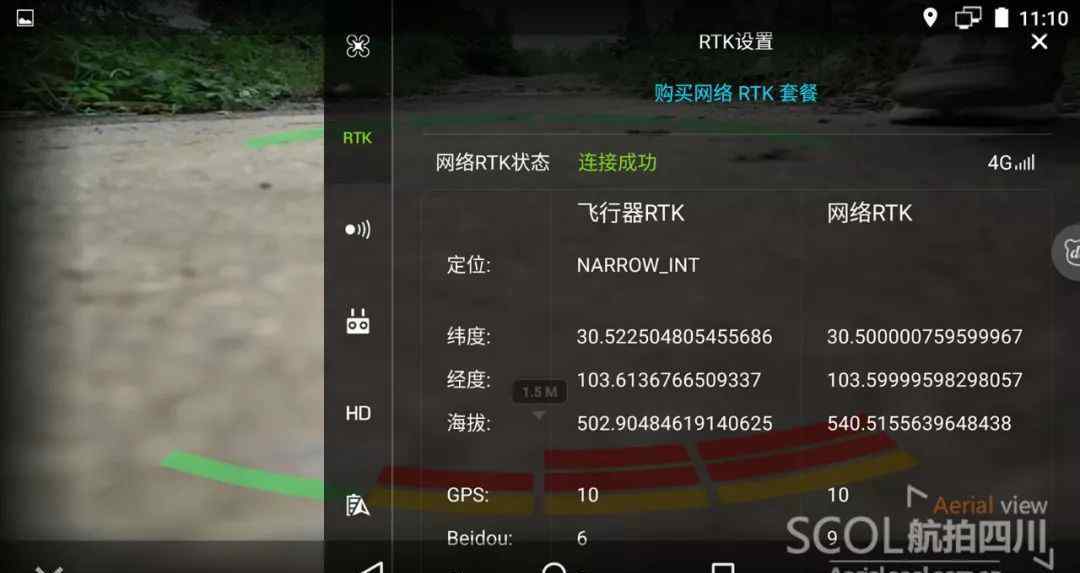

RTK网络连接成功

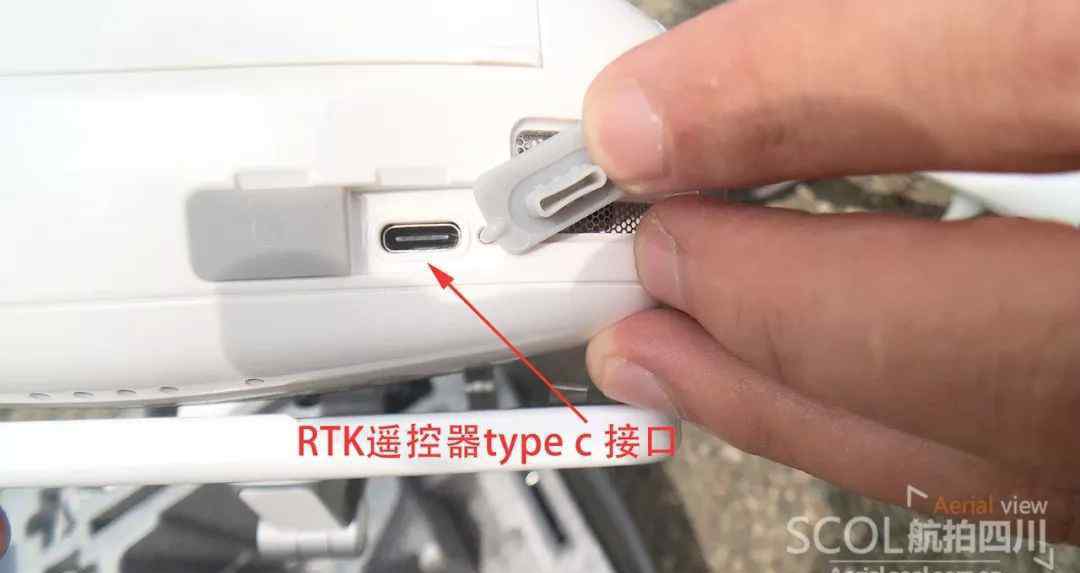

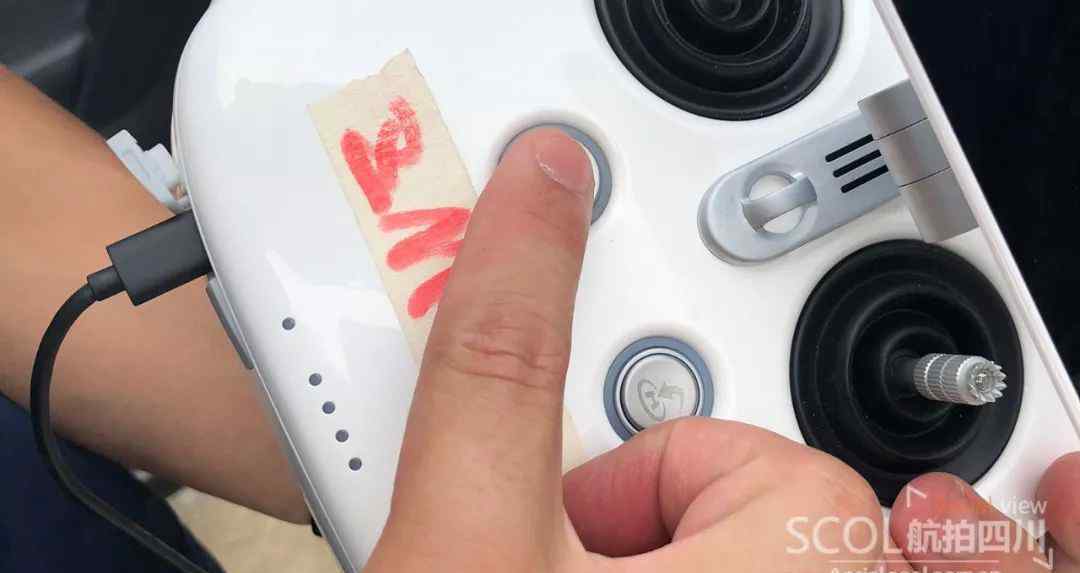

这里需要说的是,遥控器有自己的Type c接口,可以和地面工作站连接。

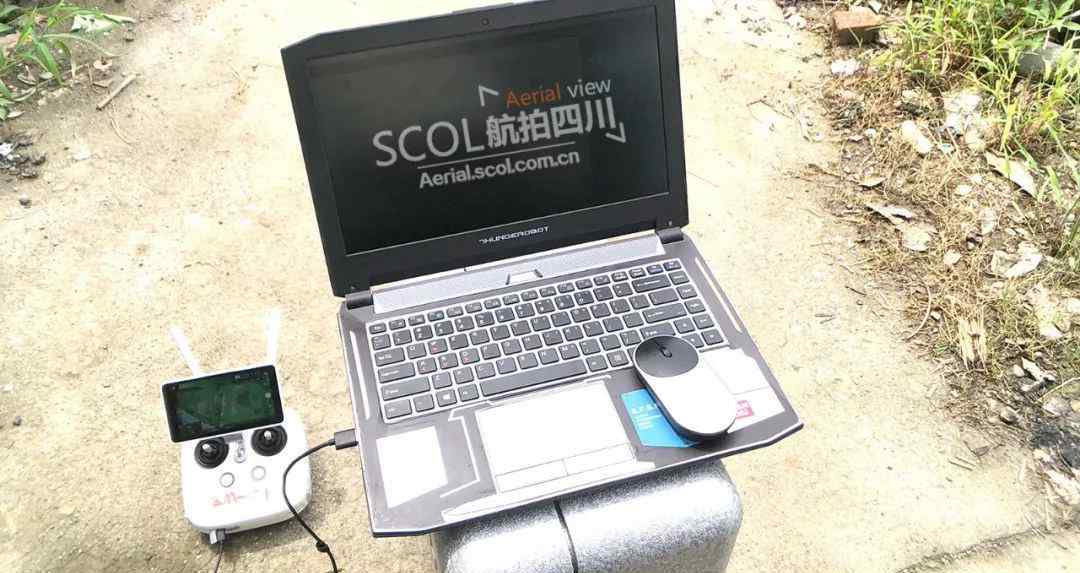

4G网络与RTK网络连接成功后,我们可以通过自己的TYPE-C接口将遥控器与地面工作站连接。本次测试是连接地面工作站,软件使用的是DJI GS PRO地面站的PC版。当然路线是通过遥控器自带的APP规划的,出门做作业不需要额外的电脑。

划定区域,上传航线前查数据,飞机自动起飞,航测结束或电量不足后自动返回。

边肖总共测试了三个领域:

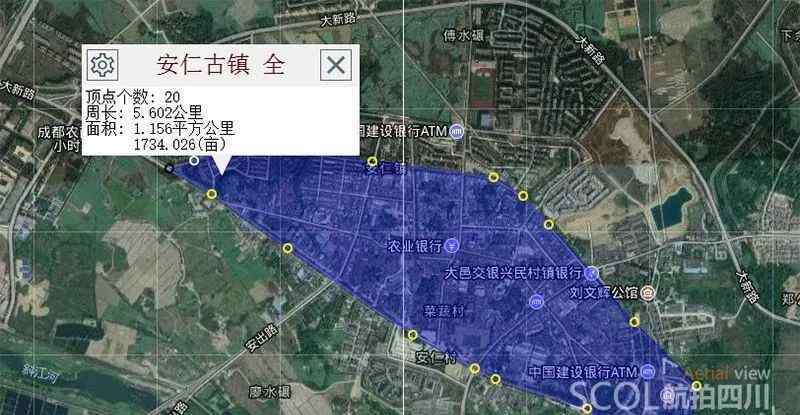

【安仁古镇A区】、【安仁古镇B区】

总面积1.156平方公里,海拔100米,路线重叠75%,侧边重叠65%。

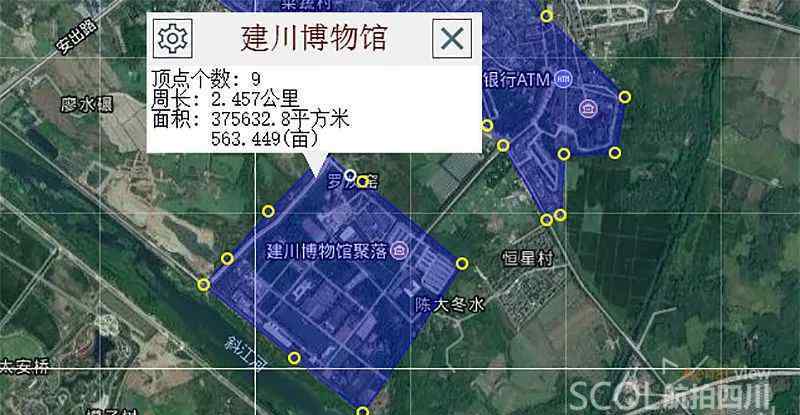

[剑川博物馆]

0.376平方公里,海拔120米,路线重叠75%,横向重叠65%。

一开始打算定一个出发点,完成安仁古镇的调查。但由于PC端GS Pro地面站任意两个航路点之间的距离不能超过两公里,我们只能将安仁古镇的测量区域分为A区和B区进行作业。

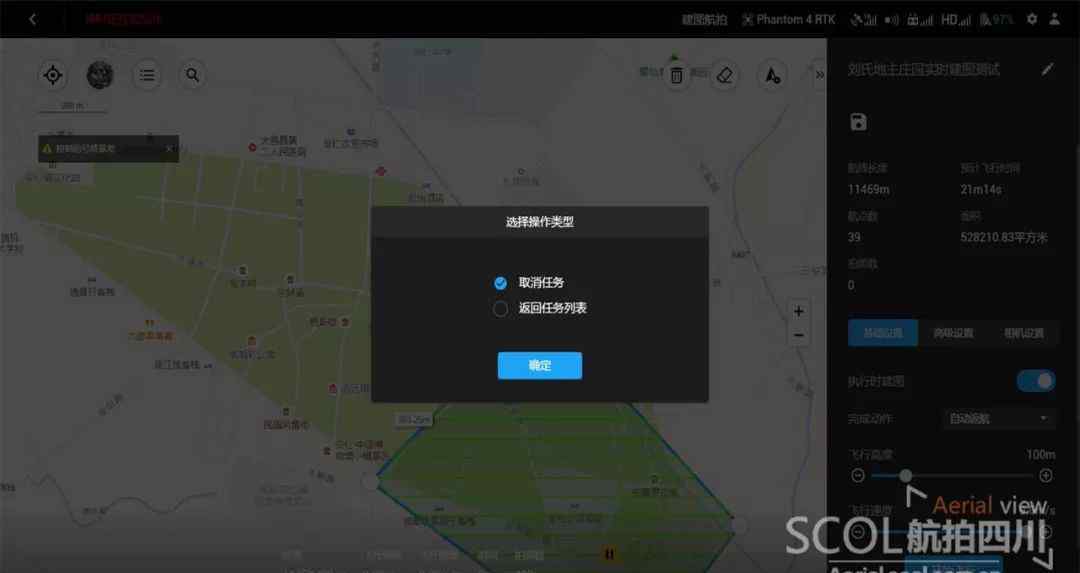

这里边肖要讲一个血与泪的教训,因为测量面积太大,飞机中间的电池需要更换,而且当飞机没有完全连接到工作站时,手很快就取消了任务,所以所有在前面飞行的人都白飞了!!真是浪费时间。没机会挽回了。更换电池后,您必须仔细检查。不用担心。

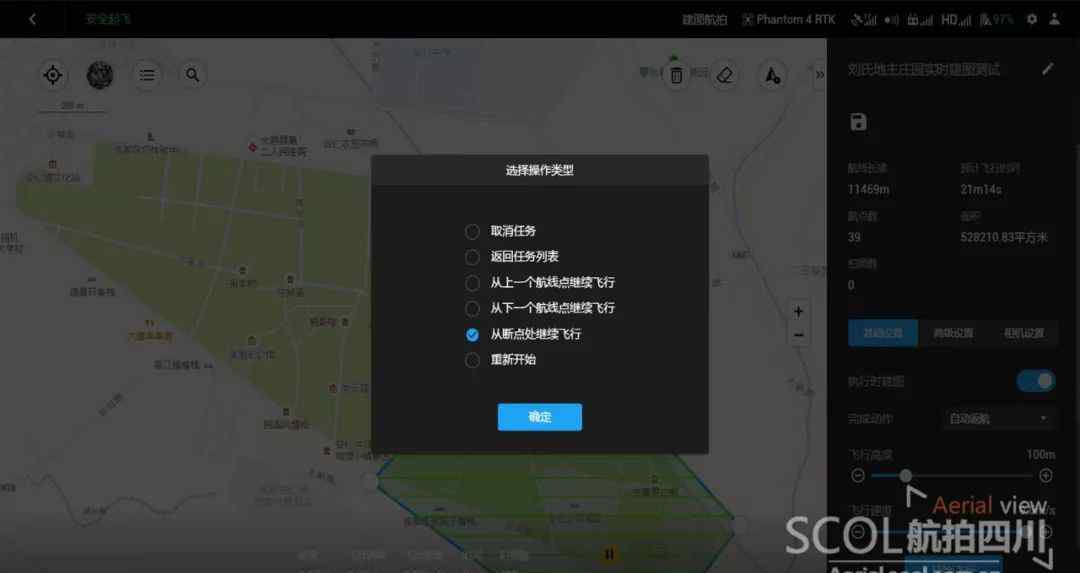

此图正常连接下。只要选择从断点继续飞,飞机就会在上次完成拍摄的点继续拍摄。不会像以前一样回到路线起点重新出发,多拍一些照片,增加办公室的工作量。(各位业内朋友,这里应该有掌声!)

第二次重新拍摄后,边肖回去吃饭了,因为空域被动力三角翼占领了。回来后发现飞机和地面站重新连接后,从记忆断点还能继续工作。(这里的外地朋友应该有掌声!)

鉴于安仁古镇的调查区域,我们尝试仅使用正投影图像通过Smart3D来构建现实生活建模。

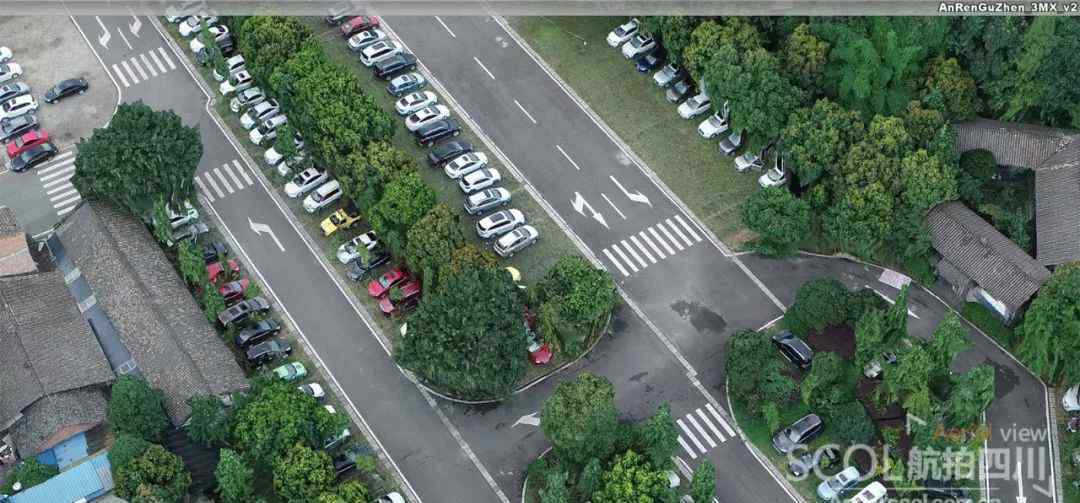

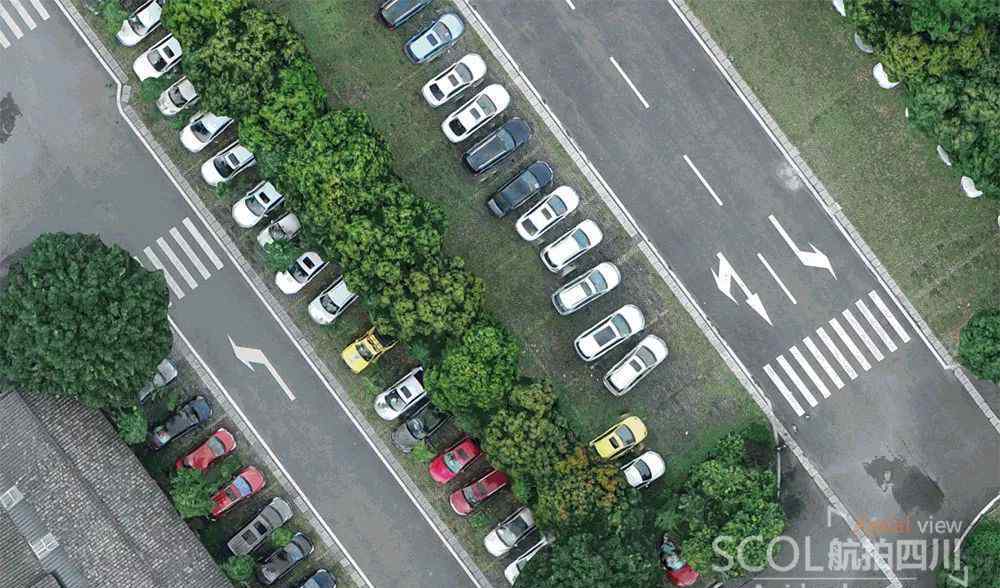

▼安仁古镇现实生活建模▼

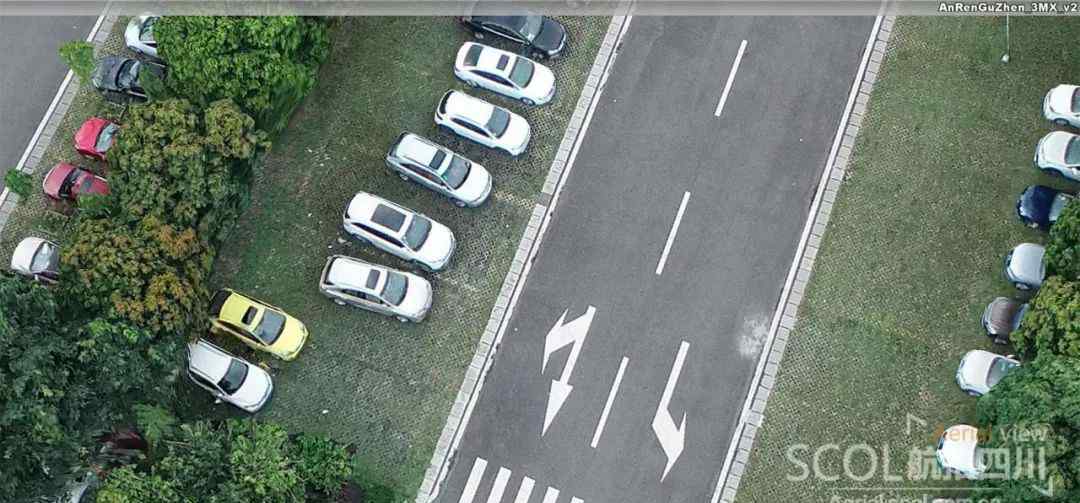

▼安仁古镇现实生活建模细节▼

▼安仁古镇正在取DOM图▼

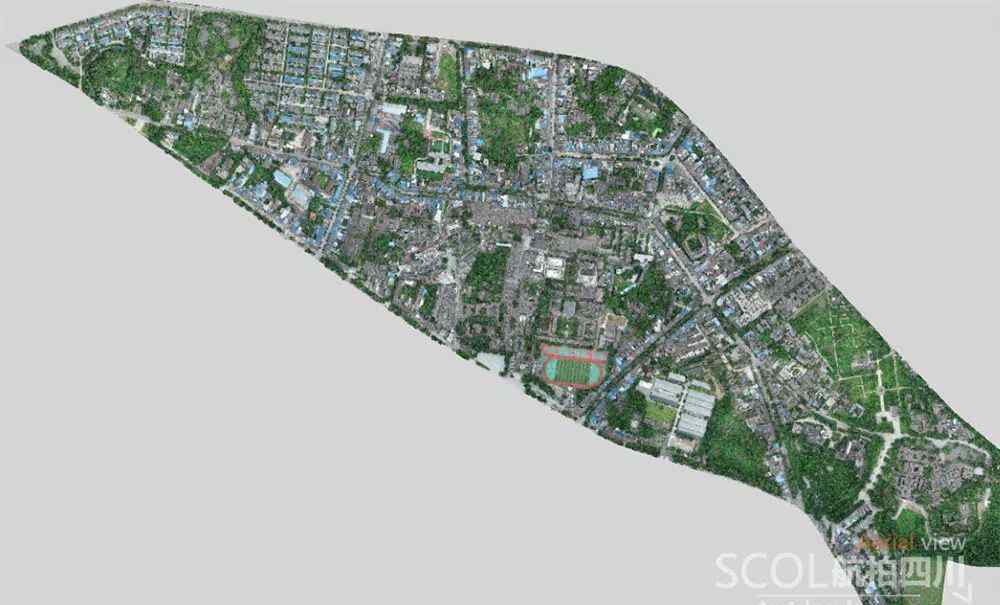

▼安仁古镇DOM图(3厘米地面分辨率)▼

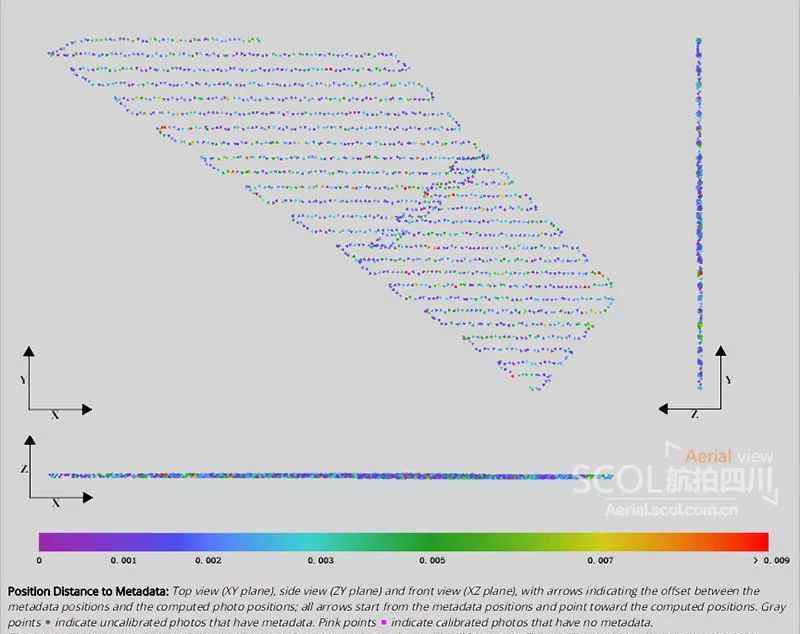

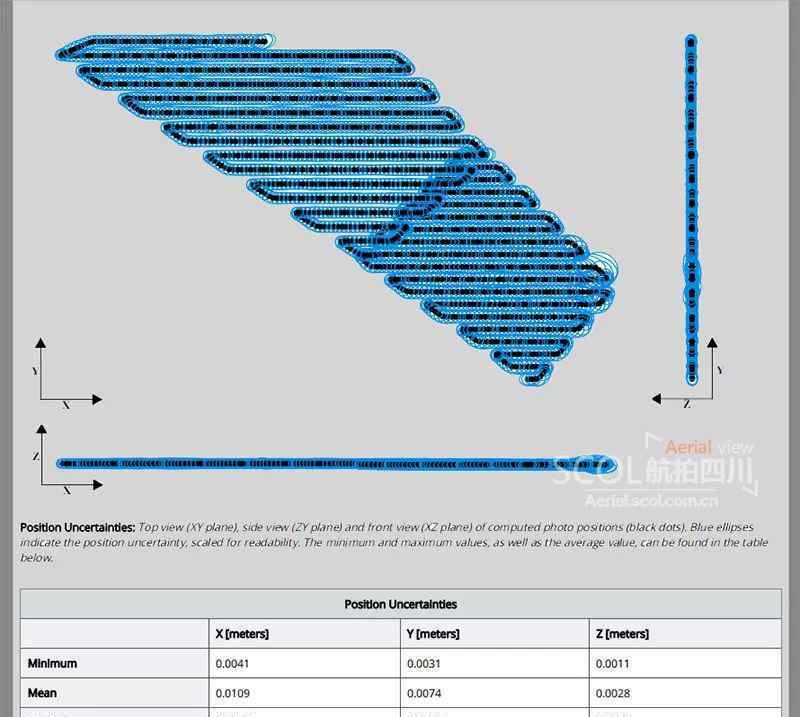

通过空三个报告可以看出,Phantom 4 RTK的航路点误差很小:

安仁古镇空三期运营质量报告(Smart3D 4.49)

当边肖读到这篇报道时,他感到震惊。没想到Phantom 4 RTK能在这么小的范围内控制航路点。

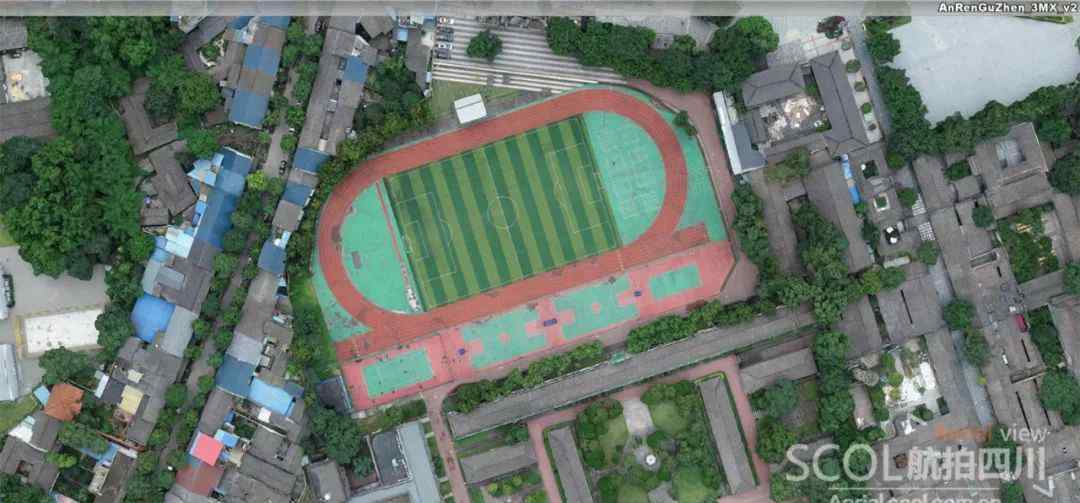

我们找到一个学校操场,做了一个简单的测试:

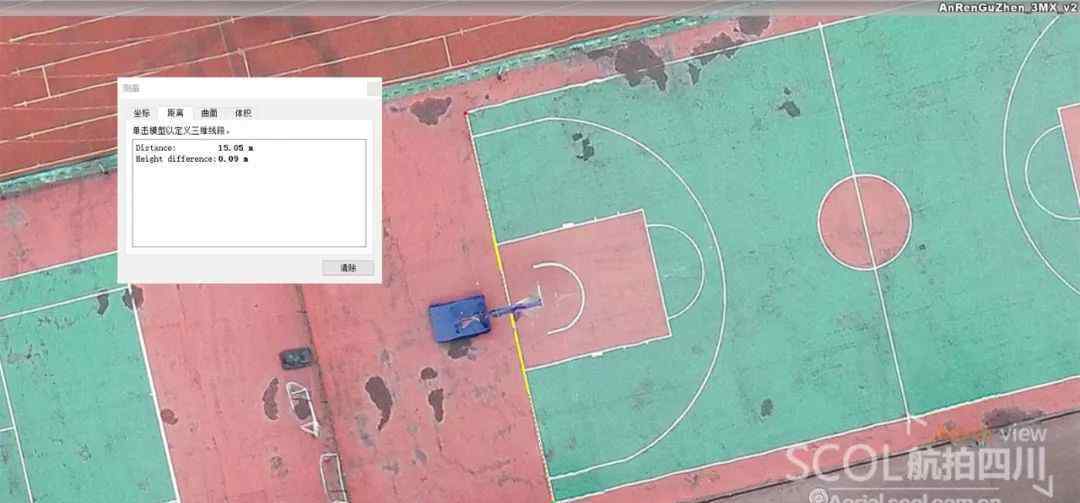

标准篮球场长边28m,短边15m。真实模型测得的长边和短边分别为28.05米和15.05米。

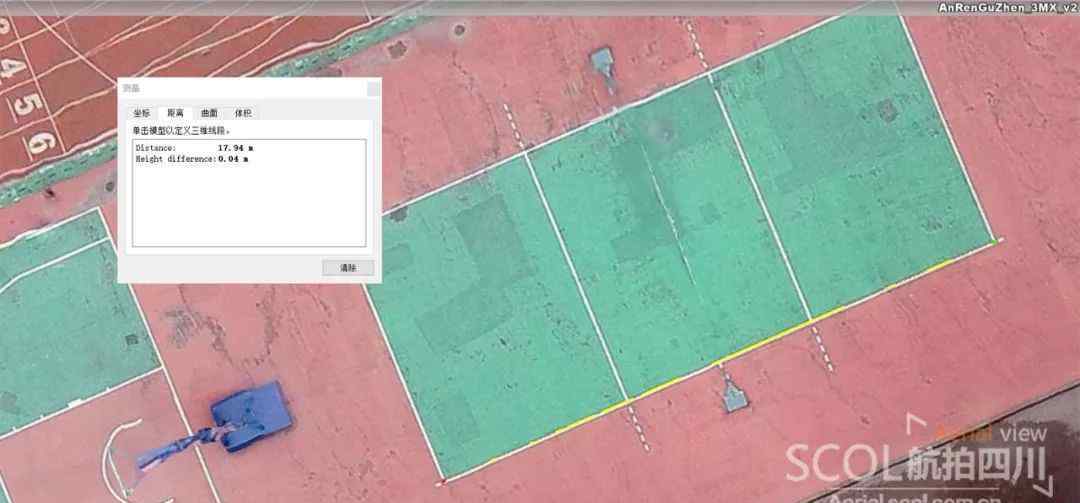

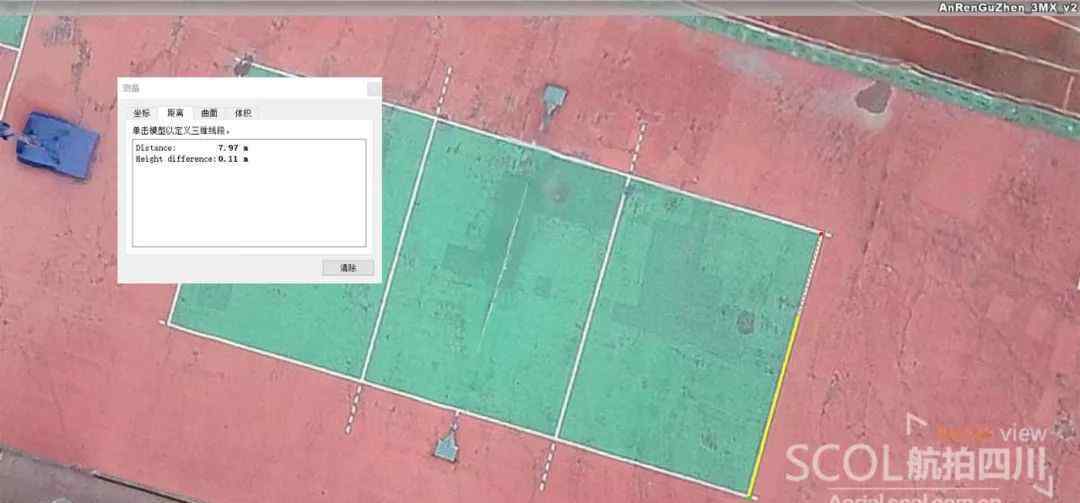

标准排球场长边宽18米,宽9米。这个学校排球场的长边和短边分别为17.94米和7.97米。严重怀疑学校故意将排球场缩小1m。

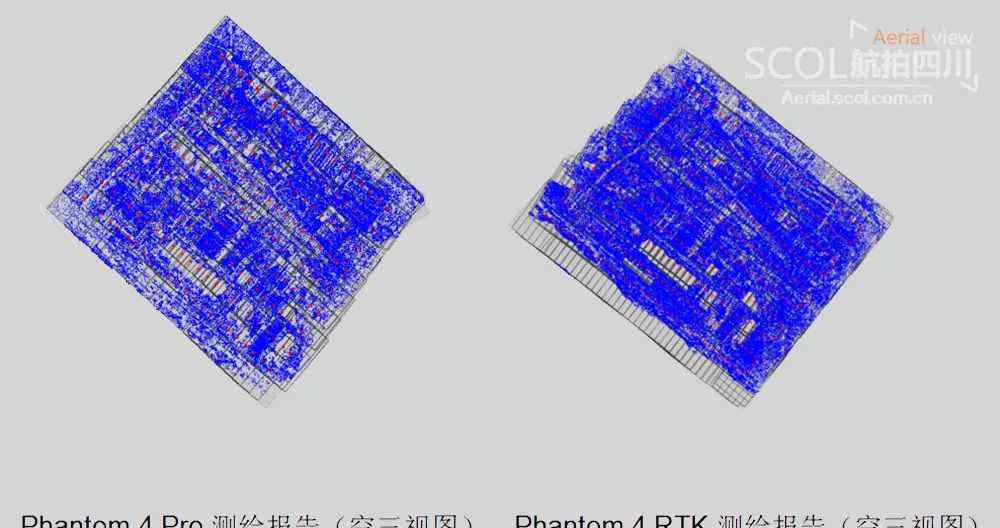

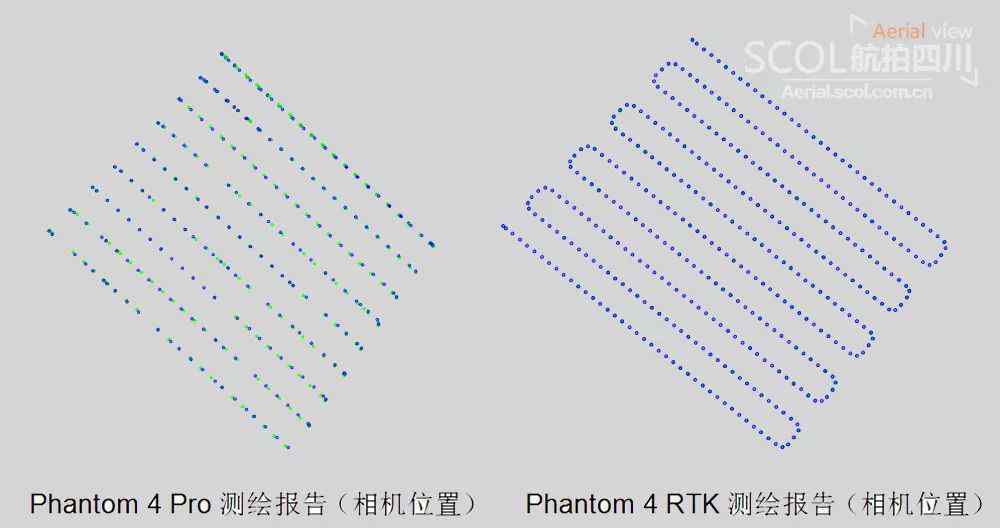

针对剑川博物馆的调查区域,我们使用Phantom 4 RTK和Phantom 4 Pro进行对比测试,然后行业使用数字绿土LiMapper快速拼写软件的默认参数输出质量报告。

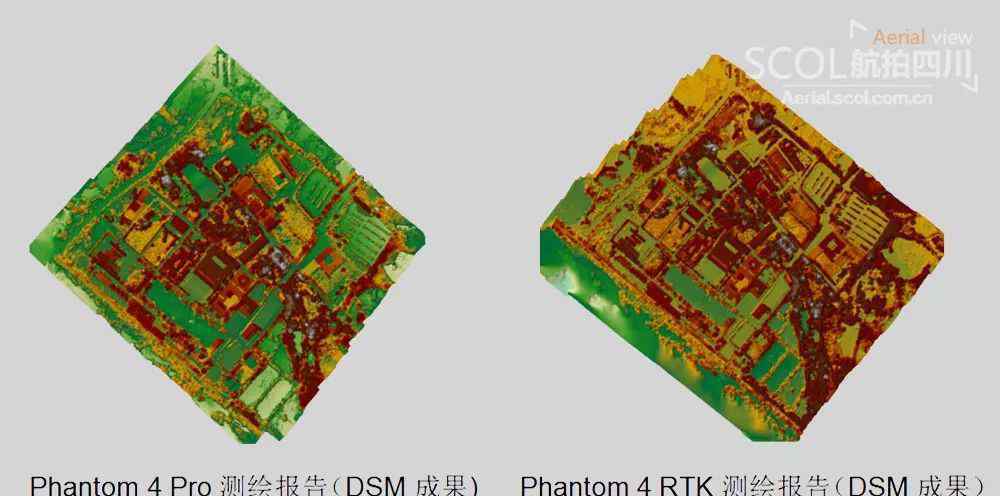

幻影4专业测绘报告(DOM成就)

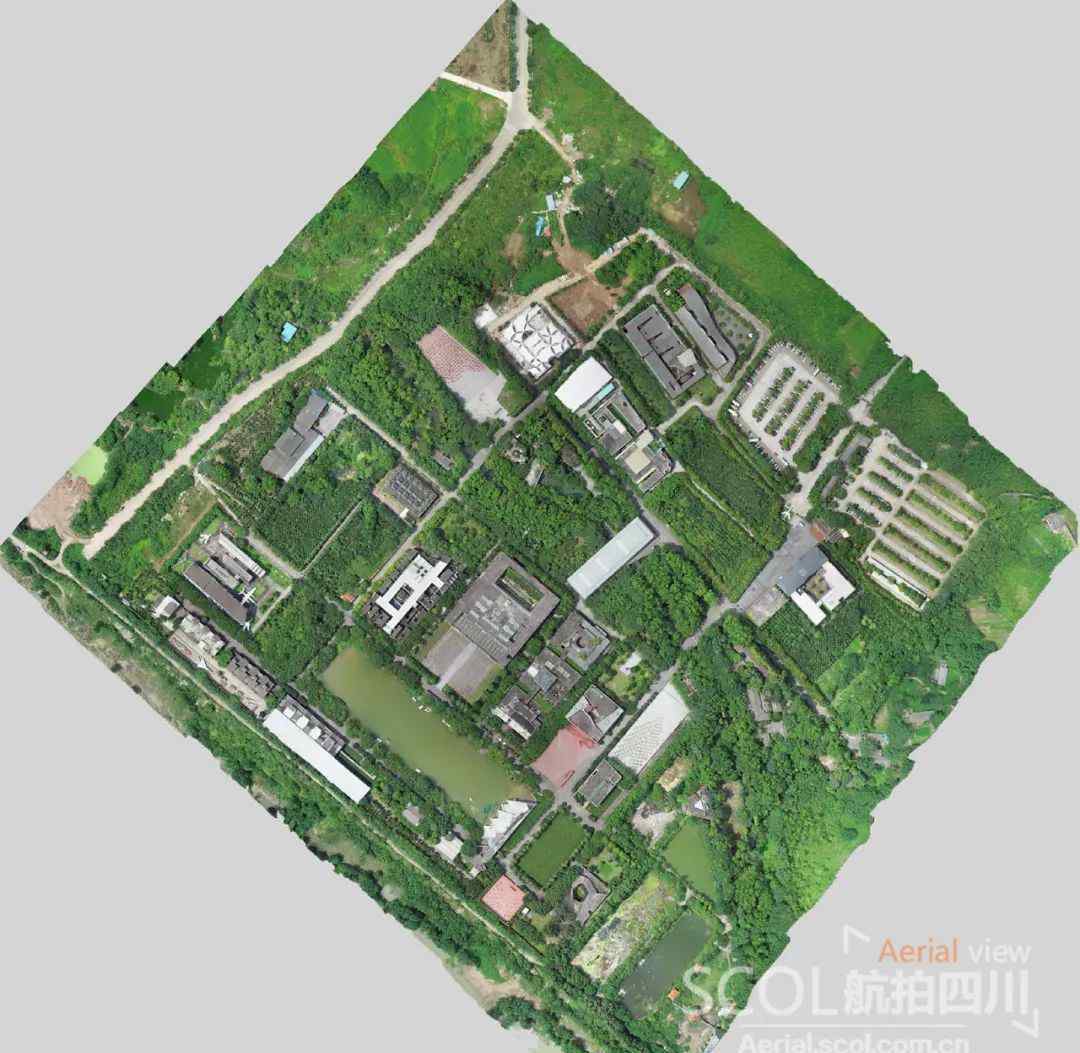

幻影4 RTK映射报告(DOM成就)

在对比测试中,我们发现幻影4 RTK的图像传输和信号比幻影4 Pro好得多。我们几乎是任意摆放幻影4 RTK的遥控器(测量区域的近端距离出发点约400m),幻影4 RTK一直保持着良好的图像传输效果。而且Phantom 4 RTK不漏拍,拍摄间隔相当稳定,行业保证重叠没有问题。

但是在使用Phantom 4 Pro时,只能在35℃的烈日下用遥控器在各种挑衅位置寻找信号。

经过评估,边肖还发现了精灵4 RTK的一些小问题:

①极少数情况下,遥控器带来的APP上的飞机位置和完成的航线不实时刷新,而PC端的地面站显示正常。我希望DJI能尽快改正这个小错误。

②两个航路点之间的距离不能超过两公里,超过后只能进行分区测绘。

③控制器只支持两种地图。如果高德地图没有数据,可以尝试关闭高德地图,进入Mapbox地图,效果接近谷歌地图。

(4)在没有地图的情况下,只能通过飞机现场打点或人工输入经纬度来生成测绘区域。

⑤软件无法直接导入KML文件生成调查区域(如果KML文件可以导入,我觉得Phantom 4 RTK比较完善,其他问题不算问题)。

⑥没有手动刷新返回点(虽然很少使用这个功能)。

当然,RTK也有一些非常出彩的地方:

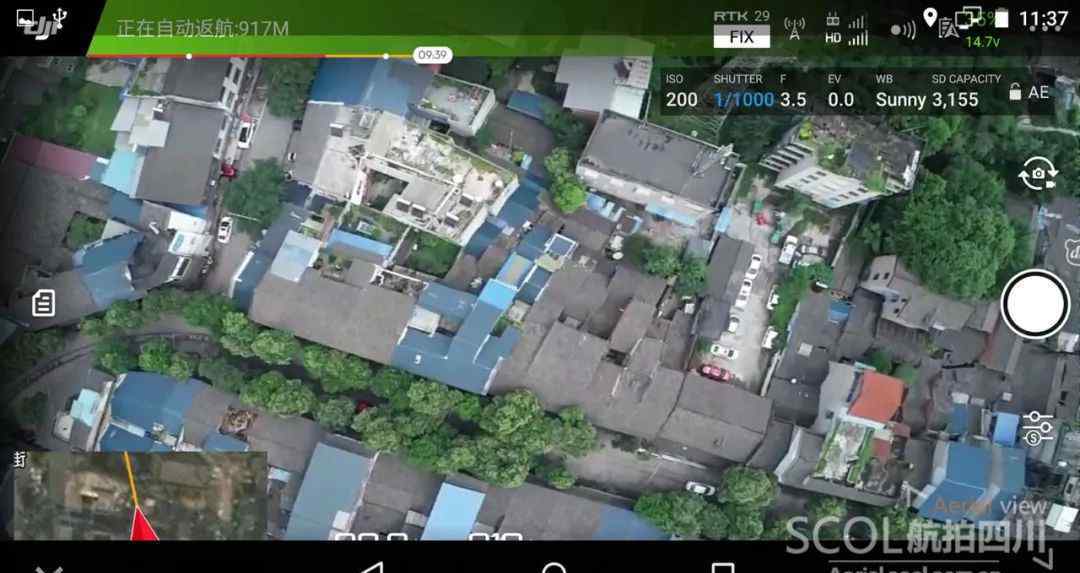

①完全不需要人工操作(规划好区域后,飞机会自动起飞,自动地图,自动返回降落,降落位置和起飞位置我们已经测试过多次了,最坏的情况也不过是一个Phantom 4电池的长边)

②更换电池后,飞机将从断点继续飞行。相比之前的iOS地面站,使用p4p时,会从路线起点重新开始,这样就不会有太多重复的照片,为行业减少了工作量,也便于后期处理。

③PC版GS Pro地面站可根据测量区域长边自动匹配航向角,生成最高效的航线

④实时测绘可以用GS Pro地面站的PC版做,但是需要另外购买。

测试结论:

经过简单粗暴的测试,Phantom 4 RTK使用的是网络RTK模式,即使没有图像控制点,仍然可以产生高精度的DOM结果。在使用过程中,使用Phantom 4 Pro不存在漏拍和拍摄距离过大的问题。可见,DJI创新在硬件设置和算法优化方面下了很大功夫,并不是简单的增加一个高精度的GNSS模块和RTK板。

每台机器出厂时分别检查镜头,也是航测工作者的一大好处。这个划时代的产品可以预见,它将在个人测绘和应急测绘领域带来颠覆性的创新。

请勿擅自转载《四川航空摄影》发表的内容!如需转载,请私信。
