九针串口是RS-232接口，个人电脑上的通信接口之一，电子工业协会(EIA)建立的异步传输标准接口。RS-232接口一般以9针(DB-9)或25针(DB-25)的形式出现。个人电脑上一般有两套RS-232接口，分别叫COM1和COM2。
9针rs232串口接线图

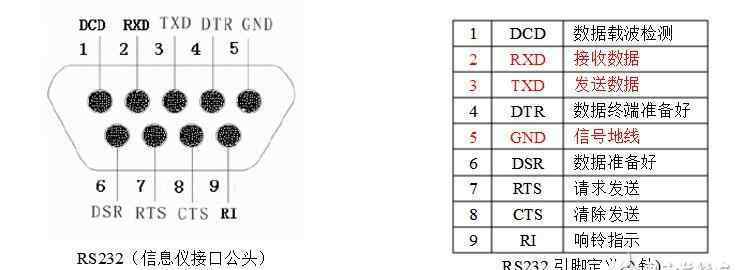

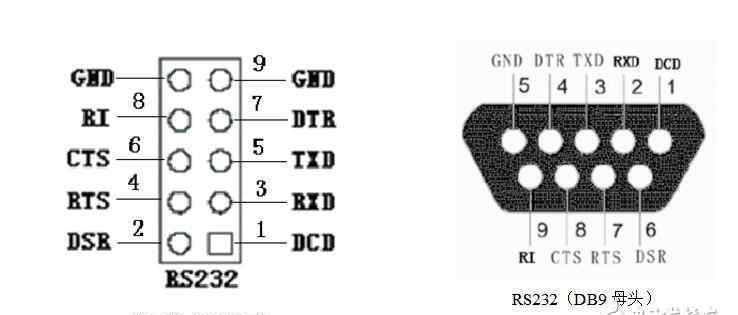

串行端口接口定义

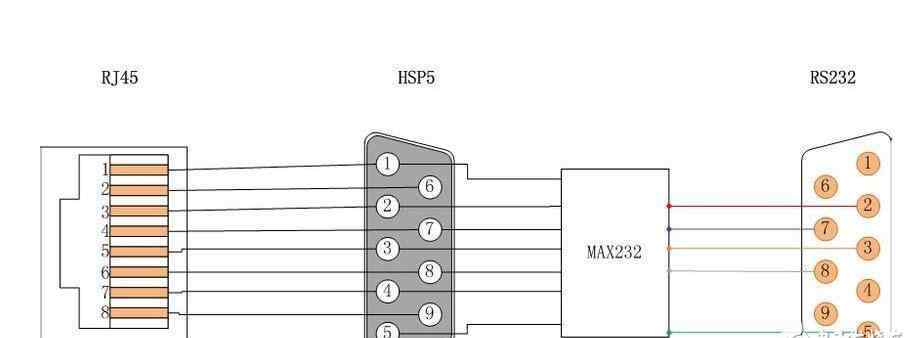

布线方法
检验仪器与微机的通讯主要是RS232C标准接口，串口的连接方式也有一定的标准，大家来看看。
标准连接
1、9至9(包括9个孔的9个孔、9个孔的9个孔和9根针):
注:以下孔和引脚指的是串行端口线两端的串行端口，但2和3不能互换
2 - 3
3 - 2
4 - 6
5 - 5
6 - 4
7 - 8
8 - 7
2、9至25(包括9孔至25孔、9孔至25针)
2-3(注意:2和3不能互换)
3 - 2
4 - 6
5 - 7
6 - 20
7 - 5
8 - 4
