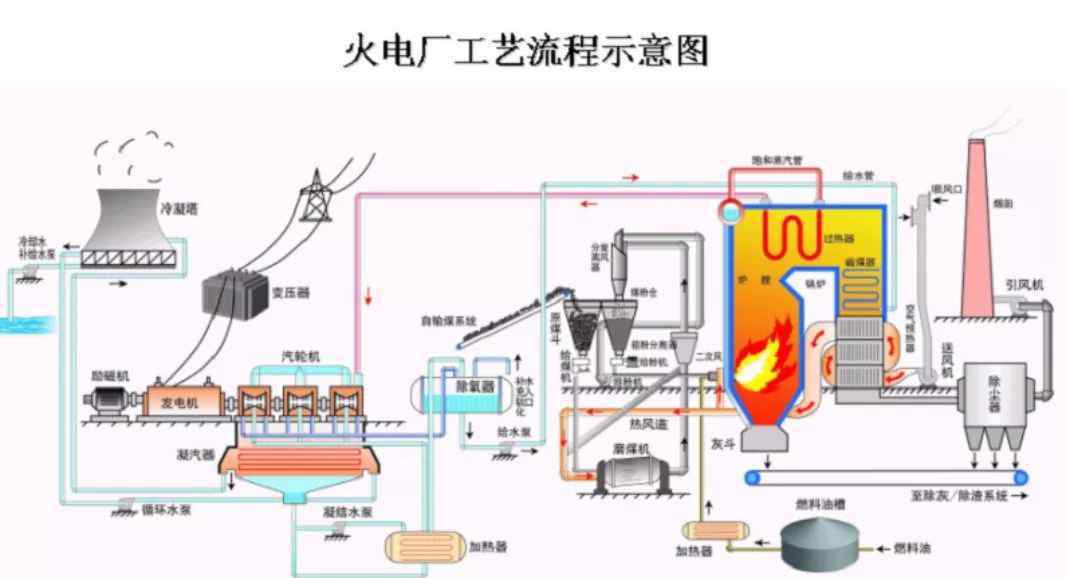

火电厂汽水系统由锅炉、汽轮机、冷凝器、高低压加热器、凝结水泵和给水泵组成，包括汽水循环、化学水处理和冷却系统等。水在锅炉内被加热成蒸汽，经加热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。随着蒸汽不断膨胀，高速流动的蒸汽推动汽轮机叶片旋转，从而驱动发电机。为了进一步提高其热效率，通常在汽轮机的一些中间级后抽取一些蒸汽来加热给水。这种给水再生循环用于现代大型汽轮机组。

此外，超高压机组也采用再热循环，即把已经做功的蒸汽全部从汽轮机高压缸出口抽出，送到锅炉再热蒸汽中加热，然后引入汽轮机中压缸继续膨胀做功，中压缸送出的蒸汽送到低压缸继续做功。在蒸汽不断做功的过程中，蒸汽的压力和温度不断降低，最后排入冷凝器，被冷却水冷却，凝结成水。冷凝液集中在冷凝器下部，由冷凝液泵抽至低压加热器加热，然后由除氧器除氧。给水泵将预热后的脱氧水送入高压加热器，加热后的热水加入锅炉，在过热器中加热成过热蒸汽，送入汽轮机做功。以这种方式连续工作。在汽水系统中，由于疏通管道多，阀门装置多，蒸汽和冷凝水不可避免地会出现跑、冒、滴、漏等现象，在一定程度上造成水的流失。所以一定要不断给系统补充化学处理过的软化水，一般是加到除氧器里。

燃烧系统由输煤、研磨、粗细分离、出粉、送粉、锅炉、除尘、脱硫等组成。由皮带机从煤场通过电磁铁和碎煤机输送到煤仓之间的煤斗，然后通过给煤机进入磨煤机进行粉磨。煤粉通过来自空空气预热器的热空气输送到粗-细分离器，细-细分离器通过排粉机将合格煤粉(不合格煤粉送回磨煤机)输送到煤仓，煤粉通过给粉机输送到锅炉燃烧。烟气经电除尘除尘后送至脱硫装置，经石浆喷淋脱硫后的气体经抽风机送至烟囱，排入天空空。

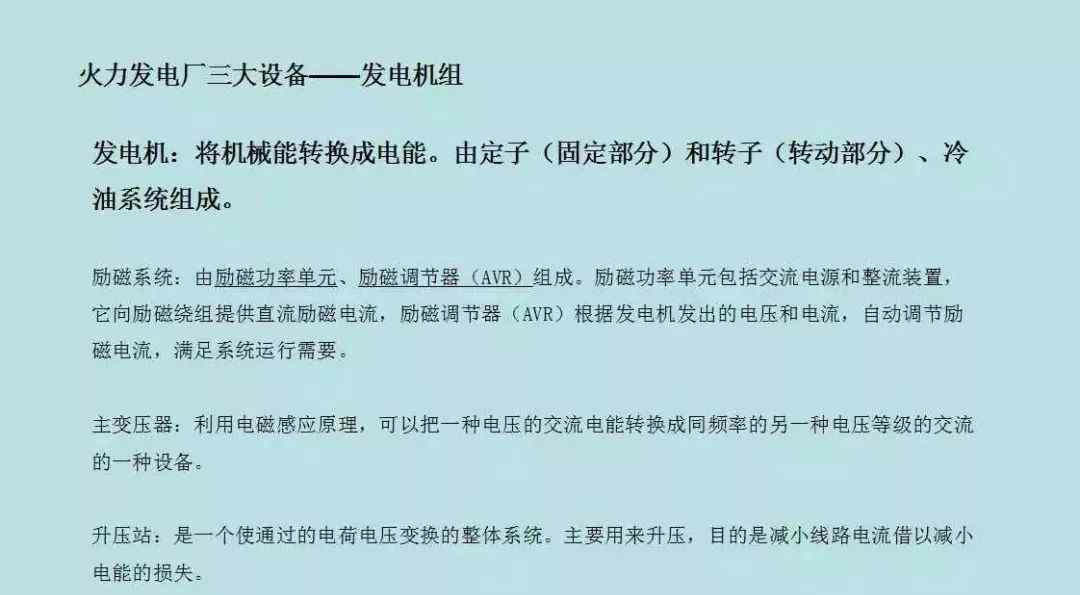

发电系统由辅助励磁机、励磁盘、主励磁机(备用励磁机)、发电机、变压器、高压断路器、升压站、配电装置等组成。发电时，副励磁机(永磁电机)发出高频电流，经励磁固结后送到主励磁机。主励磁机发出功率后，通过调压器送至发电机转子，通过碳刷送至灭磁开关。发电机转子通过旋转定子线圈感应电流，强电流通过发电机出线分为两路，一路送至厂用电变压器，另一路送至SF6高压断路器，再由SF6高压断路器送至电网。
