三星Galaxy S4 I9500拆机教程：

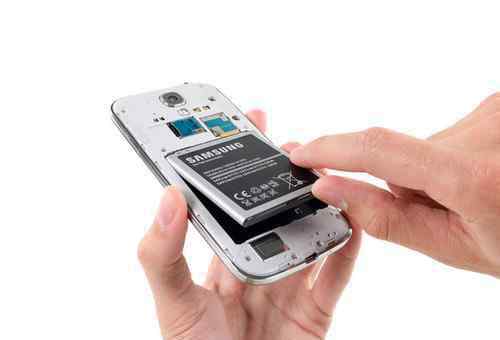

　　直接开后盖拆电池，三星的后盖简直太容易拆了，这一步完全不需要工具，电池是3.8V，2600mAh(总功率9.88W)。

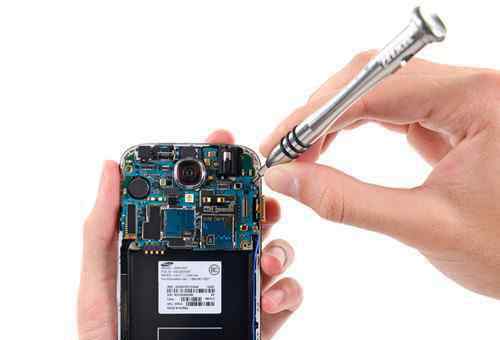

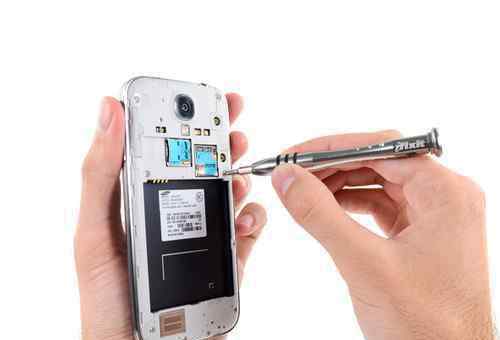

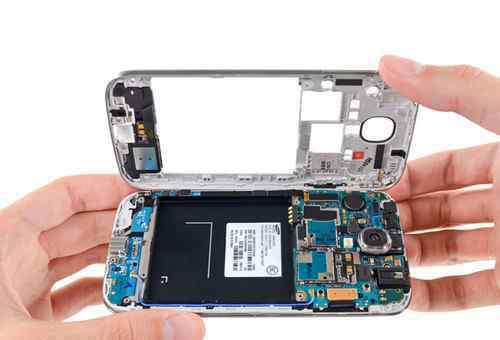

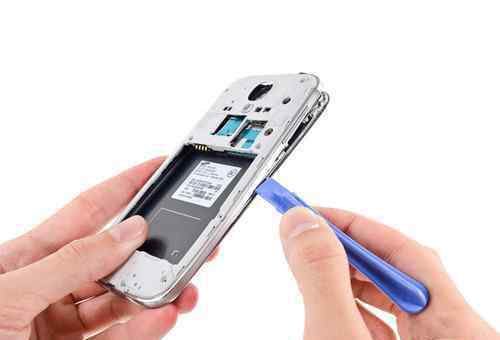

　　现在开始拆螺丝，将支架和主板小心地分离开来，虽然都是塑料，但还是小心为妙，这货也不便宜!

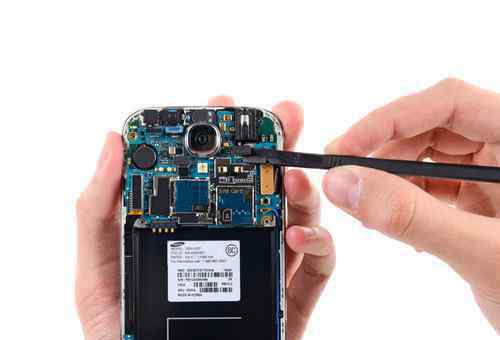

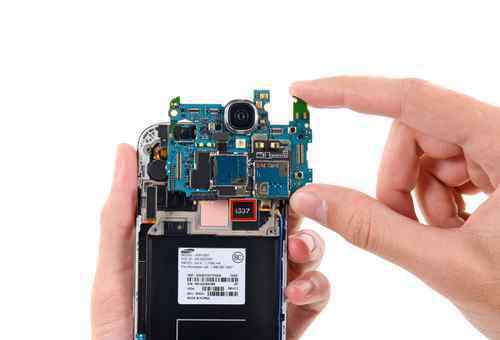

　　传说中的S4主板赤裸裸的暴露出来了，开始鸡冻了有木有?

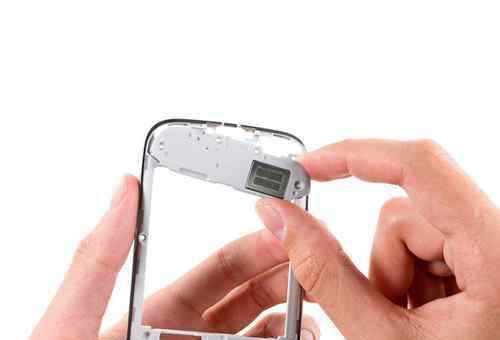

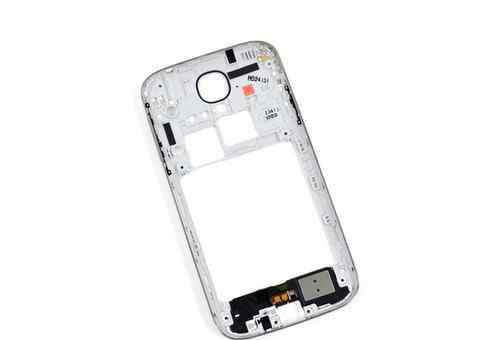

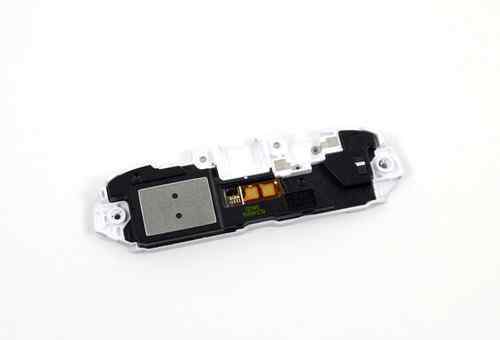

　　支架上有音量键、电源键和扬声器，另外还配备一个浸水指示器，遇到水就会变色，骗不了三星售后了。

　　总体感觉一般般，比华强北好一点，兴趣不是很大，还是继续拆吧!下面的动作比较危险，只供专业人士学习，普通人别模仿人家手贱啊。

　　1300万像素摄像头，非常给力了，确实比想象中要出色很多，笔者用过才来帮三星说一句真相的，不然没这个闲情。

　　这是插Micro-SIM卡的板子，沾着一层化学胶水，看上去很牢靠的样子。

　　来看看这主板上都堆了些什么东西。

主板正面：

　　中上红色：高通MDM9215 4G/LTE基带

　　右下橙色：高通PM8917电源管理单元

　　右上黄色：ARM MBG955H控制单元

　　中下青色：三星K3QF2F200E 2GB LPDDR3内存(底下应该是一体封装的高通骁龙600 APQ8064AB 1.9GHz四核处理器)

　　左下蓝色：东芝THGBM5G7A4JBA4W 16GB eMMC(EMMC集成了NAND封装闪存和控制器)

　　中上黑色：高通WCD9310音频编码器

　　左上粉色：ATMEL UC128L5微控制器

主板背面：

　　蓝色：Maxim MAX77803微控制器

　　青色：博通20794S1A NFC控制器

　　黑色：高通PM8821电源管理单元

　　粉色：Silicon Image 8240BO MHL 2.0发射器

　　橙色：高通WTR1605七频段4G/LTE芯片 (Nexus 4也采用这个芯片)

　　黄色：SWA GNF09(有谁知道干啥用的吗?)

　　红色：Skyworks 77619四频段GSM/EDGE功率放大器

　　哈哈，不出所料，三星内存下面果然是骁龙600 APQ8064T 1.9GHz的四核处理器。

　　上面是3.5mm的耳机孔，三星还真是会利用空间，和耳机接口在一起的还有LED状态指示灯、一对红外传感器中的一个。

　　前置的200万像素摄像头，没什么好介绍的。好累啊，下面读者自己多看图吧，笔者不那么多废话了。

　　哇，东西好多，有听筒扬声器、红外发射器、环境光传感器阵列、第二个红外传感器，小心别弄坏了!

　　这个东西是一个振荡器震动马达，类似Nexus 4、Galaxy Nexus里用到的，编号53329 34AVCV，不过现在，它已经壮烈牺牲了。

　　红框内是Sensirion SHTC1湿度和温度传感器。橙色框内的S1029 6914不是很确定，估计是语音麦克风。背面还有一颗编号RF1119的玩意儿，也不知道是啥。

　　显示屏和玻璃是融为一体的，使用了一层光学胶，并且还牢牢粘在塑料边框上，一体式设计，老外也不想拆了，OLED屏很金贵的，那就不拆呗。

　　这里还有第二个浸水指示器，好贱啊有木有?呵呵，这里居然还有一个隐藏够深的Synaptics S5000B触摸控制器，是用来负责S4的超敏感触摸控制的，其实就是让人戴着手套还能用手指控制屏幕。

　　好了，终于拆完了，亮一下拆机成果，这S4拆机是国外专业拆机网站ifixit做的，水印就不去掉了，尊重一下知识版权。
