电磁流量转换器 电磁流量传感器和转换器的作用

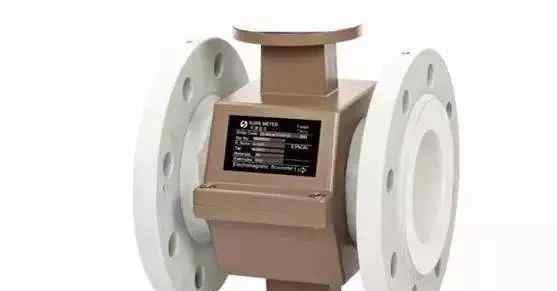

1.电磁流量传感器的组成和功能是什么？

电磁流量传感器主要由测量管、磁路系统、电极和干扰调节器组成，其主要功能如下:

1.测量管。测量管位于传感器的中心，其两端通过法兰或其他方式连接。被测介质流经测量管时，切断磁力线，产生感应电动势。因此，测量管必须由非磁性材料制成，如聚四氟乙烯(F4)、聚三氟乙烯、四氟乙烯和六氟丙烯、陶瓷、耐酸橡胶等。在强度和耐磨性的前提下，管壁应尽可能薄；为了防止电极上的电流信号短路，测量管的内侧应该绝缘。

2.磁路系统。磁路系统主要指电磁铁，通过励磁产生相应的磁场。

3.电极。电极安装在测量管两侧的管壁上，通常与被测介质直接接触。它们的作用是把被测介质切割磁力线时产生的感应电动势信号抽出来，然后送到转换器。电极选用的材料必须是非导磁材料。根据被测介质的腐蚀性，可选用304、316不锈钢、Ha B、Ha C合金、钛、钽等金属。

4.干扰调节器。干扰调节器主要用于正弦波激励的电磁流量计，可以抑制“变压器效应”引起的正交干扰。

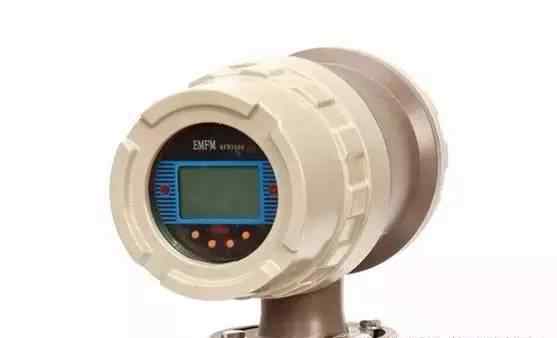

二、电磁流量转换器的主要性能是什么？

电磁流量转换器的主要功能是放大从传感器输入的微小电压信号，并将其转换成与测量流量成比例的标准电压或电流信号，并将其输出到显示器。因此，要求转换器具有以下性能。

1.它具有线性放大能力。只有这样，毫伏电压信号才能放大成标准电压或电流信号输出。

2.区分和抑制各种干扰信号的能力。根据不同的激励模式，变频器应具有相应的功能，以抑制和消除各种信号干扰。

3.它具有足够高的输入阻抗。只有这样，才能克服传感器内阻变化带来的影响，提高测量精度。

4.消除电源电压和频率波动影响的能力。这主要是指当采用交流励磁方式时，当电源电压或频率波动时，电压信号会发生波动，因此应采取适当措施消除其影响。
