cad线型比例怎么设置 CAD小技巧：如何解决填充图案和线型的比例失常的问题

CAD中经常使用的是填充还是线型，线型是绘图的基础。

但是这些需要设置的功能往往会产生一些问题，比如从源图复制到目标图案和线型时显示不正确，比例必须调整到很大或很小才能正确显示。

这时候怎么办。

首先我们来分析一下是什么原因造成的。

源图形和目标图形使用的阴影图案和线性文件的测量系统不一致。

[测量]系统变量用于控制当前图形是使用英制图案还是公制图案以及线性文件。

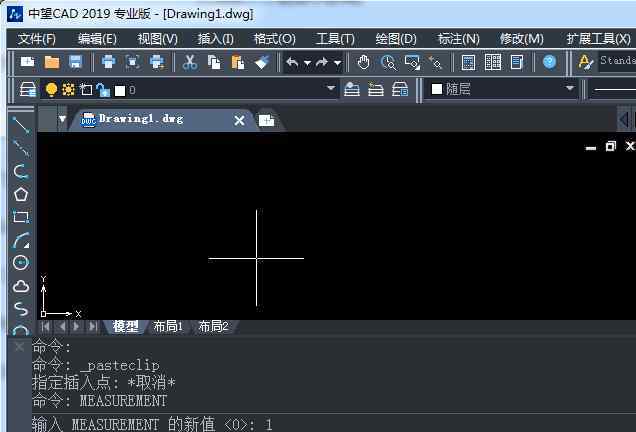

在命令行输入[MEASURING]，然后输入。

命令提示

输入新的测量值

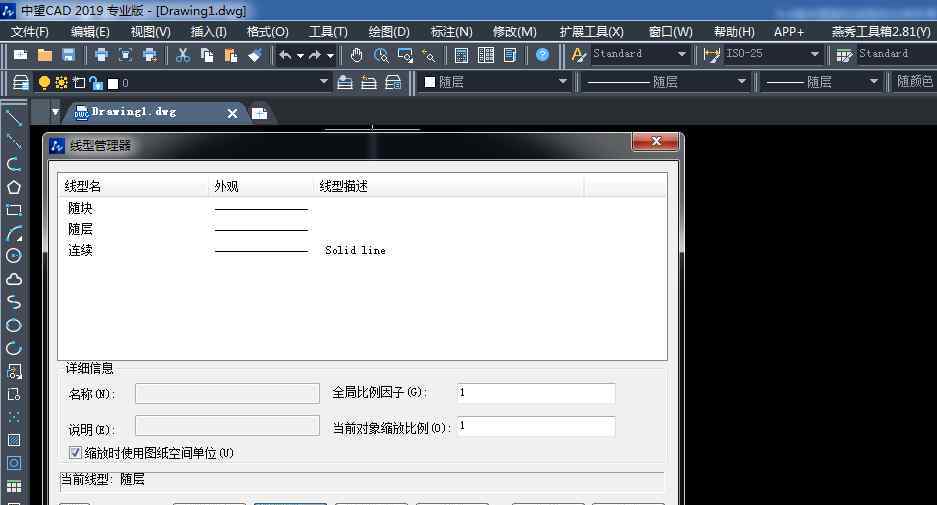

使用[线型]线型管理器检查当前图形是否使用英制或公制图案填充图案和线型文件。

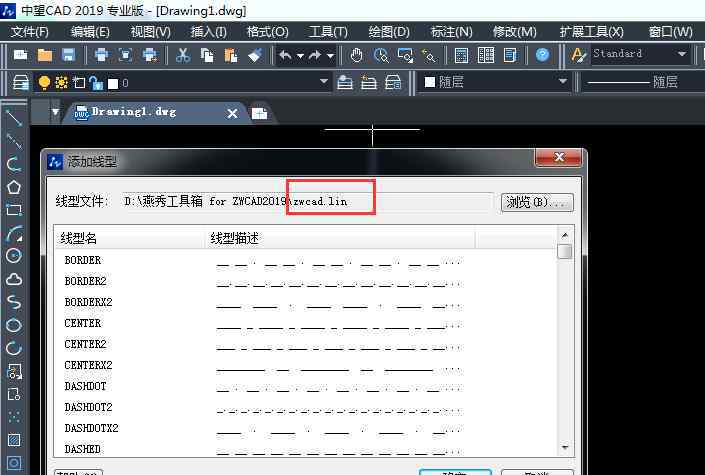

单击[加载]打开[加载或重载线型]对话框。

在[浏览]按钮旁边，检查当前图形是否使用英制或公制填充图案和线性文件。“zwcadiso.lin”是公制线文件，“zwcad.lin”是英制线文件。

该位置将显示相应的标准线性文件。

[测量]的值设置为[1]后，图形中线型的外观不会立即改变。需要使用线型管理器重新载入线型，并使用[REGEN]将其重新生成为图形。

[MEASURING]的值设置为[1]后，英文阴影图案的外观不会立即改变。您需要编辑填充图案或使用[MATCHPROP]属性匹配来将公制填充图案特征与英制填充图案匹配。
