11j508 玻璃栏板的安全构造设计

随着人们审美观念的不断变化，对各种美的事物需求逐日增加。比如在安全栏杆的应用上，传统的钢管或铁艺栏杆在公共建筑中越来越少见，被取而代之的是具有通透性的玻璃栏板，在这些玻璃栏板中又分为两大构造形式，第一种是玻璃作为镶嵌面板安装在护栏系统中JGJ62《旅馆建筑设计规范》中4.1.13条规定：中庭栏杆或栏板高度不应低于1.20m，并应以坚固、耐久的材料制作，应能承受现行国家标准《建筑结构荷载规范》GB50009规定的水平荷载。JGJ113《建筑玻璃应用技术规程》中7.2.5条规定：室内栏板用玻璃住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园，栏杆顶部的水平荷载应取1.0KN/m；，否则就失去了自攻的特性；其次要想真正做到金属钢片与竖向金属立柱的连接牢固，首先要确定金属钢片和竖向金属立柱的材质特性，材质特性不同连接方式是不同的，否则一旦两种材料材质特性不同仍然采用同种连接方式，那么就非常有可能在竣工使用过程中由于材料连接方式不符合材料学生产工艺要求带来一定的安全隐患。比如当玻璃直接承受水平荷载的玻璃栏板（图9、与10），将砂袋垂直悬挂在玻璃栏板内侧（预计可能产生人体或物体撞击的一侧）上部悬挂构造上，悬挂点与铅砂袋中心（玻璃栏板上部中心）的长度约为1.5m，将砂袋紧贴玻璃上部，然后向后向上按照约2m/min成45度角轨迹拉起砂袋，当砂袋绳索与玻璃成45度夹角以后自然松开砂袋撞击玻璃，分别连续3次撞击玻璃无异常变化为合格；

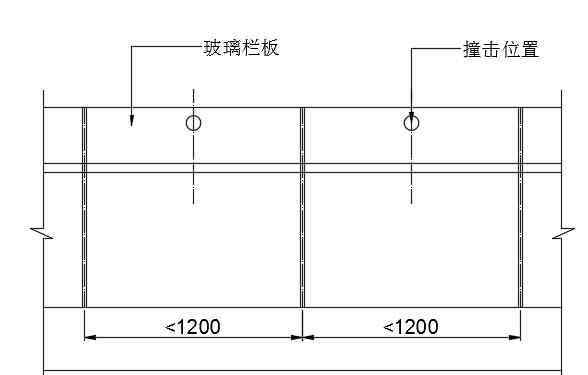

图9玻璃镶嵌在体系中栏板立面示意图

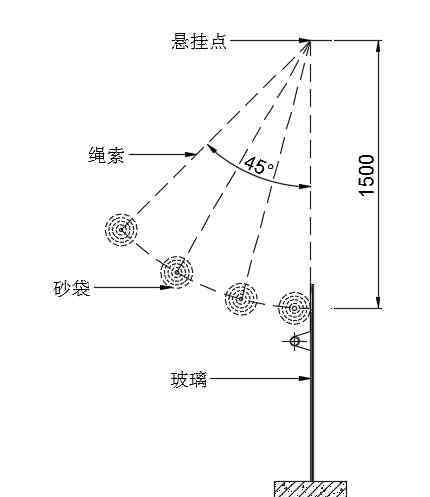

图10玻璃镶嵌在体系中栏板检测示意图

（2）当玻璃镶嵌在构造体系内不直接承受水平荷载的玻璃栏板（图11、图12），将砂袋垂直悬挂在玻璃栏板扶手内侧（预计可能产生人体或物体撞击的一侧）上部悬挂构造上，悬挂点与铅砂袋中心（玻璃栏板上部中心）的长度约为1.5m，将砂袋紧贴扶手内侧，然后向后向上按照约2m/min成45度角轨迹拉起砂袋，当砂袋绳索与玻璃成45度夹角以后自然松开砂袋撞击玻璃，分别连续3次撞击玻璃无异常变化为合格。
