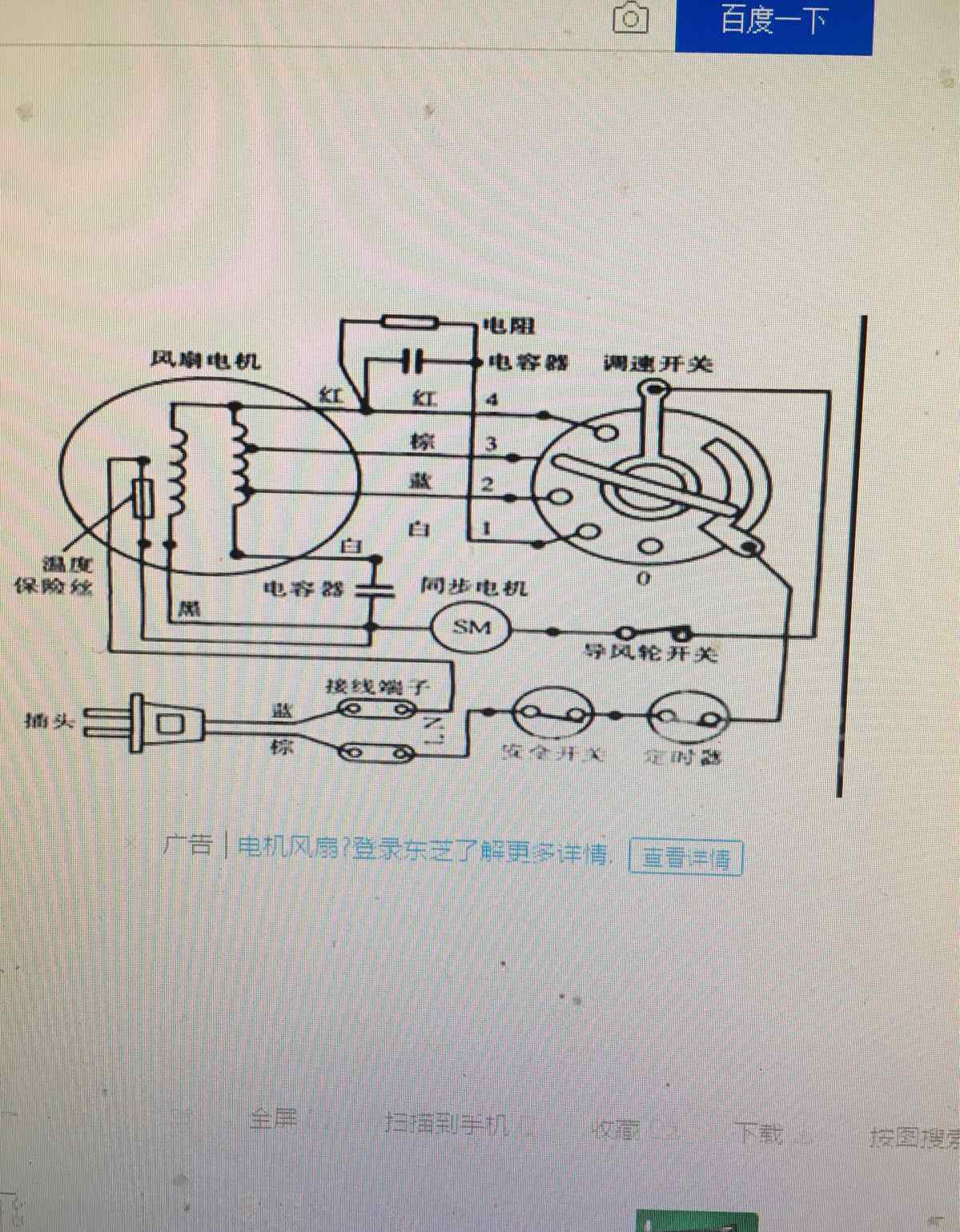

电风扇原理图 电风扇原理控制图

1.故障现象：电风扇不能起动　　故障原因分析：　　1)电源无电压或电源电压太低。　　2)罩极绕组接触不良。　　3)定子绕组断路。　　4)电容器断路、短路或容量不够。　　5)电风扇轴承孔太松引起定子与转子摩擦。　　6)电风扇轴承太紧或卡死。　　7)电风扇线圈绕组断路。　　维修方法：　　1)首先用万用表测量电压是否正常，如无电压应查线路，若电压太低，应查出原因，恢复正常电压。　　2)打开电风扇电机，查找故障点，重新焊接。　　3)打开电风扇电机后，查出定子绕组断路处，重新接通;损坏严重时，要更换新绕组。　　4)电风扇电容器的好坏可用万用表高阻挡测量，以有无充放电作用来判断，指针最后指示为无穷大才行(但也不能断路)。另外可用500V的绝缘电阻表检测电风扇电容器的好坏，方法是将电容两引线分别接在500V的绝缘电阻表上，摇测开始瞬间绝缘电阻表阻值应为零，很快上升到数百兆欧，这时把绝缘电阻表表线去掉，将电容器两引线短路，立即会听到放电声并产生火花，说明电容既不短路又不断路，否则应更换电风扇电容。　　5)打开电风扇电机，更换轴承。　　6)打开电风扇，给轴承清洗加油或用活络铰刀适当铰松轴承孔，使其转动灵活。　　7)查出断线点并进行焊接处理。断线根数较多损坏严重时，需重新绕制电风扇电机绕组。　　2.电风扇时转时停　　故障原因分析　　1)开关内部有接触不良地方。　　2)电容器接线端子接触不良。　　3)摇头零件配合过紧，转到某一位置卡死。　　4)进线有破损处、短路处或折断处。　　5)连接线有接触不良处。　　6)主、辅绕组断路或短路碰线。　　维修方法　　1)打开开关进行修复，若磨损严重，应更换新开关。　　2)将所有线头进行紧固处理或焊接处理。　　3)修配过紧零件，使其转动灵活。　　4)应更换新线。　　5)找出连接线接触不良处，重新焊接。　　6)重新接通断线，若严重短路，要重新绕制电风扇绕组。　　3.故障现象：电风扇转速变慢　　故障原因分析　　1)电源电压过低。　　2)吊扇转子下沉。　　3)吊扇平面轴承损坏或缺油。　　4)电风扇绕组匝间短路。　　5)绕组接线接反。　　6)新绕制的电风扇绕组匝数过多或导线过细。　　7)电容器容量不够或损坏。　　8)电风扇风叶斜度不够。　　维修方法　　1)用万用表测量电源电压，如果电压过低，查明原因，处理后再起动电风扇。　　2)打开吊扇，重新装配，使其恢复原位。　　3)更换吊扇轴承或清洗加油。　　4)找出短路点进行修复，严重时更换短路绕组。　　5)调换绕组接线。　　6)查清电风扇铭牌及数据，重新绕制绕组。　　7)用万用表测电容，容量不够或损坏时要更换新电容。　　8)校正风叶斜度，校正不好时应换新风叶。　　4.故障现象：电风扇本身发热　　故障原因分析　　1)轴承损坏或缺少润滑油，轴承与轴配合过松。　　2)绕组匝间有短路点。　　3)新配轴承与转轴配合过紧。　　4)台扇前后盖风道阻塞。　　5)摇头部分转动不灵活。　　6)绕组极性接错。　　7)定子与转子间隙有杂物。　　维修方法　　1)检修轴承或加注润滑油;轴承过松时，用錾子向轴上进行打毛处理。　　2)查找短路点进行修复，严重时应更换绕组。　　3)用活络铰刀慢慢铰松轴承孑L。　　4)用干刷子清扫风道。　　5)打开风扇进行检查并修理摇头机构。　　6)重新按正确电路接线。　　7)打开电风扇，清除电动机内的杂物，然后再重新装配。　　5.故障现象：电风扇调速失控　　故障原因分析　　1)调速开关短路。　　2)调速电抗器短路。　　3)电风扇调速绕组引出线接触不良。　　4)开关接触不良。　　5)电风扇调速绕组短路。　　维修方法　　1)更换调速器开关。　　2)重新绕制或更换调速电抗器。　　3)检查调速绕组引出线并重新焊接。　　4)修复开关或用细砂纸打磨触点，使其接触良好。　　5)重绕电风扇调速绕组。　　6.故障现象：电风扇运转时有杂声融　　故障原因分析　　1)轴承松动或缺油、损坏。　　2)轴向前后移动大、松动。　　3)调速绕组铁心松动。　　4)风叶螺钉松动。　　5)风叶轻重不平衡。　　6)定子与转子平面不齐。　　7)定于与转子内有杂物摩擦。　　糍维修方法　　1)检修电风扇轴承或更换新轴承。　　2)适当垫些纸垫圈，调整一下移动位置。　　3)用螺钉旋具拧紧调速绕组铁心上的夹紧螺钉。　　4)拧紧风叶上的所有螺钉。　　5)校正风叶，严重不平衡时应调换。　　6)校对定子与转子的平面。　　7)打开电风扇电机，清除内部杂物。　　7.故障现象：电风扇外壳带电黪　　故障原因分析　　1)绝缘老化，引出导线与外壳接触。　　2)绕组某处与电扇外壳短路。　　3)电风扇潮湿、进水或进杂质。　　维修方法　　1)换接新引出线并进行绝缘处理。　　2)找出短路点修复或进行烘干处理，严重时应重新绕制绕组。　　3)打开电风扇进行清洗、烘干处理。　　8.故障现象：电风扇运转时振动不止　　故障原因分析 .　　1)风扇风叶不平衡。　　2)轴头弯曲。　　3)电风扇轴承损坏。　　4)风叶套筒与转轴太松。　　维修方法　　1)校正风叶，使其对称平衡。　　2)校直电风扇轴。　　3)检修或更换电风扇轴承。　　4)加镶套筒或调换风叶。　　9.故障现象：台扇不会摇头或时摇时停　　故障原因分析　　1)摇头机构磨损。　　2)齿轮磨损失去传动能力。　　3)连杆横杆磨损严重。　　4)连杆开口销脱落或断掉。　　5)摇头传动部分不灵活或卡死：　　6)上摇头缺少偏心轮垫圈。　　7)离合器弹簧断裂损坏。　　8)电风扇揿拨式摇头钮里边齿轮磨损严重不能咬合。　　9)台扇摇头拉线部位不正或摆头损坏。　　10)齿轮箱内离合器上端弹簧松动，离合器不能啮合，有打滑现象。　　11)离合器下面滚珠脱落。　　12)软轴钢丝接头脱焊。　　13)软轴钢丝二头套筒夹紧螺钉松动。　　14)台扇倾斜运转时，角度盘打滑。　　15)紧固螺钉旋得太紧，造成某处卡死。　　16)滚珠在连接接头内轧住，转动不灵活。　　维修方法　　1)更换摇头机构严重磨损件。　　2)更换与其配套的磨损齿轮。　　3)更换连杆横杆。　　4)配制一下开口销，重新装好。　　5)打开电扇摇头传动部位，进行清洗加油。　　6)增装偏心轮垫圈。　　7)更换离合器弹簧。　　8)更换同规格的零件。　　9)重新调整拉线位置或换摆头拉线。　　10)调紧离合器上端弹簧。　　1 1)重新装配离合器的滚珠。　　12)打开电扇重新焊接。　　13)将转轴二头滚筒纳入槽内，并旋紧螺钉。　　14)将角度盘边缘上的一根红线对准紧固螺钉进行紧固。　　15)将过紧的螺钉适当调松。　　16)重新装配滚珠孔内弹簧，使其滚动灵活。　　10.故障现象：电扇在运转中冒火花　　故障原因分析　　1)电扇绕组绝缘损坏，碰壳短路。　　2)主、辅绕组匝问绝缘损坏或匝间短路。　　3)绕组受潮漏电。　　4)引出导线绝缘损坏短路。　　维修方法　　1)打开电风扇电动机，检查绝缘损伤处，并进行绝缘处理，严重时更换线包。　　2)检查绝缘损坏处，加强绝缘处理。损坏较严重时，更换新绕组。　　3)打开电风扇清洗，然后进行烘干处理，最好再浸一次绝缘漆，最后用绝缘电阻表测定绝缘情况。　　4)焊接更换新引出导线。　　11.故障现象：电扇时而正转时而反转　　故障原因分析　　1)起动绕组开路或损坏。　　2)电风扇电容器损坏。　　维修方法　　1)打开电风扇电动机重新接线，损坏严重时，需重新绕制新绕组。　　2)用绝缘电阻表单独检测电风扇电容，若漏电或没有充放电能力时，应及时更换。　　12.故障现象：电风扇指示灯不亮　　故障原因分析　　1)灯泡灯丝烧断。　　2)灯座与灯泡有接触不良处。　　3)电抗器引线与灯座某处有接触不良处。　　维修方法　　1)用万用表测灯泡灯丝电阻，若为无穷大，应更换同样的小灯泡。　　2)修理灯座或旋紧灯泡，如果灯座锈死或损坏严重时，要更换灯座。　　3)重新焊接接触不良处的电线。　　13.故障现象：台扇琴键开关1、2、3挡失灵　　故障原因分析　　1)电扇琴键开关触片接触不上。　　2)通电导线与开关连接处脱落。　　维修方法　　1)拆下电扇琴键开关，将通电簧适当折弯，使其与触片接触更紧些，或用砂纸重新打磨触片。　　2)需重新焊接脱落处的触头。　　14.故障现象：电风扇定时开关不能定时或不通电　　故障原因分析　　1)指示座开关损坏。　　2)时间继电器机械部分损坏。　　3)时问继电器触点损坏或接触不良。　　4)时间继电器接线头脱落。　　维修方法　　1)打开电风扇电动机，检查绝缘损伤处，并进行绝缘处理，严重时更换线包。　　2)检查绝缘损坏处，加强绝缘处理。损坏较严重时，更换新绕组。　　3)打开电风扇清洗，然后进行烘干处理，最好再浸一次绝缘漆，最后用绝缘电阻表测定绝缘情况。　　4)焊接更换新引出导线。　　5)时间继电器触点短路。
