齿轮参数 齿轮参数计算公式，这次终于整全了！

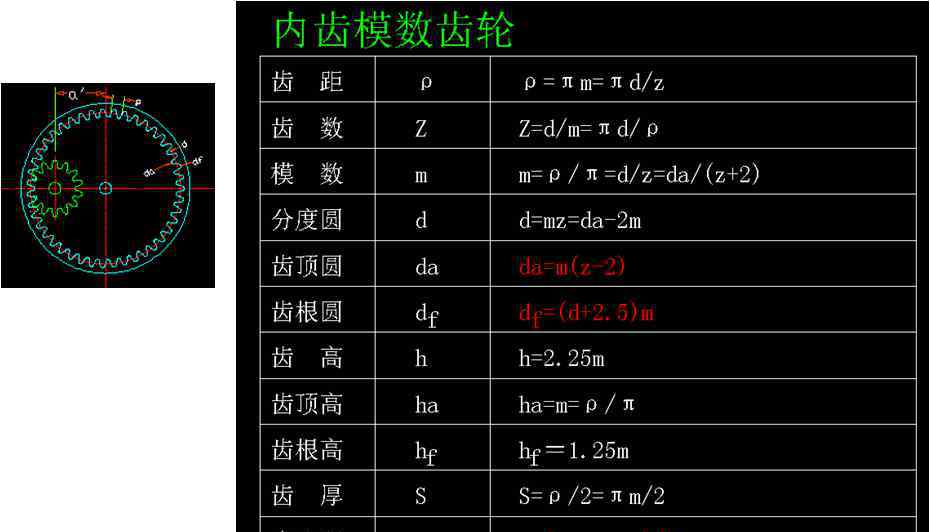

1.内部齿轮模块

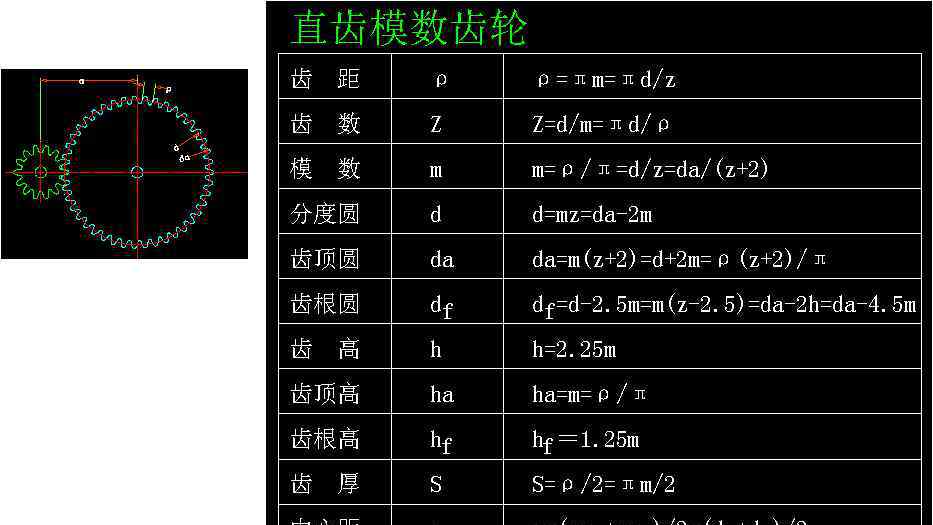

2.直齿模数齿轮

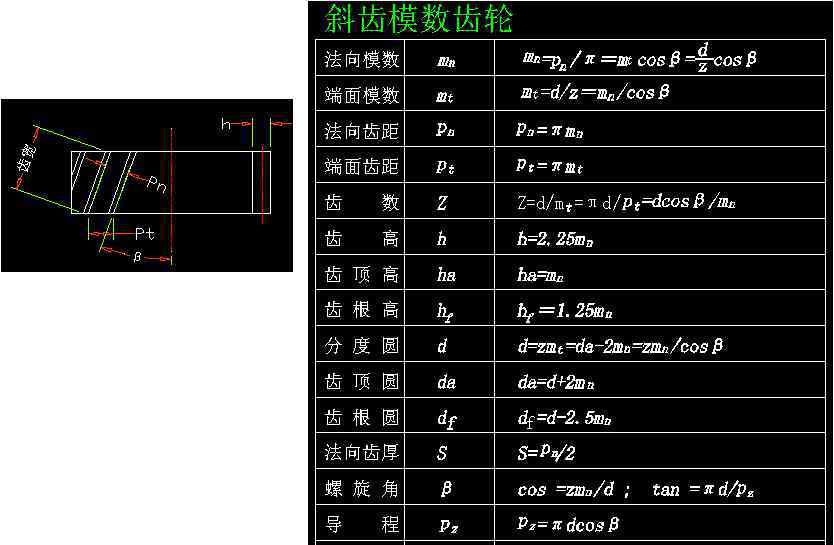

3.螺旋模数齿轮

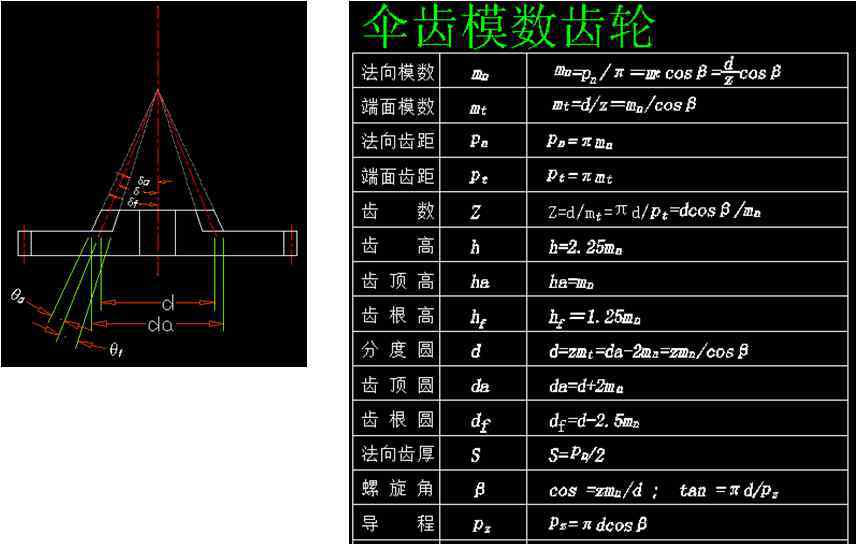

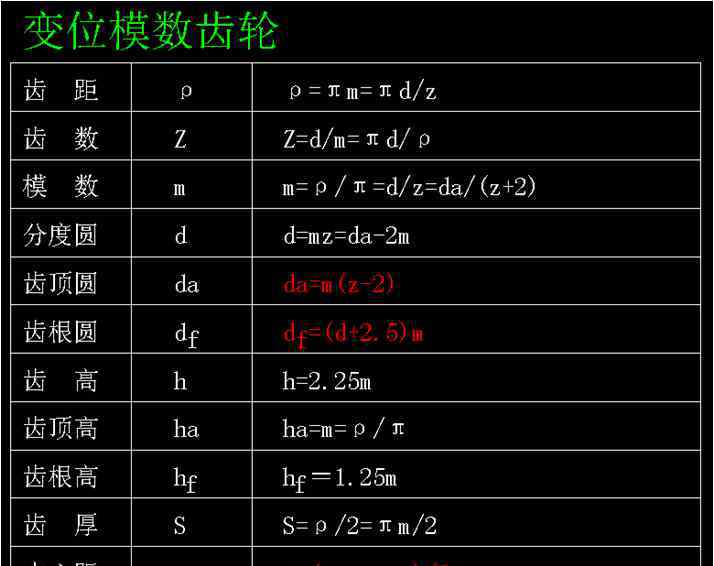

4.伞齿模块齿轮

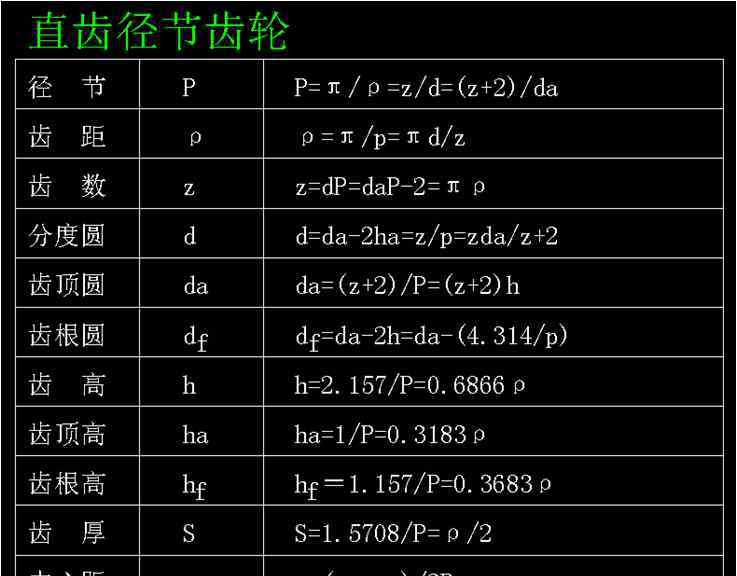

5.改装模块齿轮

6.直齿齿轮

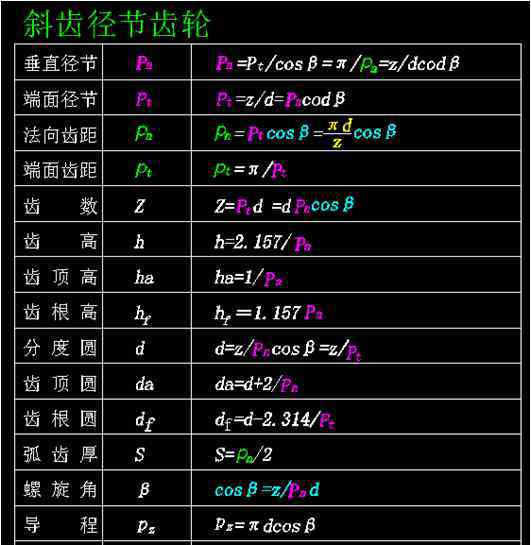

7.螺旋螺距齿轮

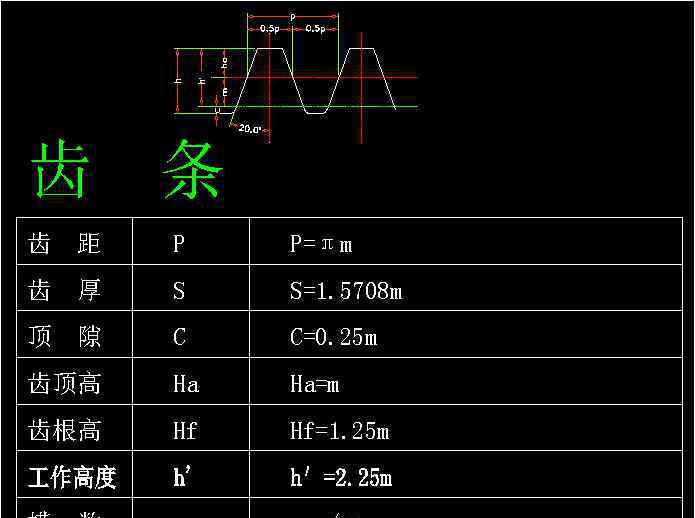

8.行李架

俯仰气缸上的螺旋角:

基础圆柱体上的螺旋角:

齿厚中心转角:

销直径:

中心距离增加系数:

标准直齿轮(小齿轮①、大齿轮②)的计算

1.齿轮齿标准

2.齿形直齿

3.模量m

4.压力角

5.齿数

6.有效齿深

7.全齿深

8.齿顶间隙

9.基础节圆直径

10.外径

11.齿底直径

12.基础圆直径

13.每周节日

14.标准间距

15.圆形齿厚

16.弦齿厚度

17.齿轮油量规的齿高

18.跨度齿数

19.跨度齿厚

20.销直径

21.测量气缸(偶数齿)的尺寸

其中，

22.激烈反应

标准螺旋齿(齿直角模式)计算公式(小齿轮①，大齿轮②)

1.齿轮齿形标准

2.齿形参考截面的直角

3.工具齿螺旋齿

4.系数

5.压力角

6.齿数

7.螺旋角方向(左或右)

8.有效齿深

9.全齿深

10.正面压力角

11.中心距

12.参考节圆直径

13.外径

14.齿底圆直径

15.基圆直径

16.基圆上的螺旋角

17.铅

18.圆周接头(齿的直角)

19.正常齿距(齿的直角)

20.圆形齿厚(齿直角)

21.等效正齿轮齿数

22.弦齿厚度

23.齿轮游标齿深

24.跨度齿数

25.跨度齿厚

26.尖端直径

其中，

27.测量气缸(偶数齿)的尺寸

28.激烈反应

位移正齿轮(小齿轮①，大齿轮②)的计算公式

1.齿轮齿廓分度

2.工具齿的直齿

3.系数

4.压力角

5.齿数

6.有效齿深

7.全齿深或

8.激烈反应

9.指数系数

10.中心距

11.参考节圆直径

12.啮合压力角

13.啮合节圆直径

14.外径

15.齿顶圆直径

16.基圆直径

17.每周节日

18.标准间距

19.圆形齿厚

20.弦齿厚度

21.齿轮游标齿高

22.跨度齿数

23.跨度齿厚

24.尖端直径

25.测量气缸(偶数齿)的尺寸

位移斜齿计算公式(齿直角模式)(小齿轮①，大齿轮②)

1.齿轮齿廓移动

2.齿形参考截面的直角

3.工具齿螺旋齿

4.模数(齿的直角)

5.压力角(齿的直角)

6.齿数

7.螺旋方向

8.有效齿深

9.全齿深

10.移位系数

11.中心距

12.正模数

13.正面压力角

14.等效正齿轮齿数

15.牙齿直角啮齿动物压力角

16.参考节圆直径

17.外径

18.啮齿动物节圆直径

19.基圆直径

20.基础圆柱上的螺旋角

21.圆形齿厚

22.弦齿厚度

23.齿轮游标齿高

24.跨度齿数

25.跨度齿厚

26.销直径

27.测量气缸(偶数齿)的尺寸

注:间隙f = 0.025-0.075，低于m1.25。

m 1.25-2.5 0.05-0.10

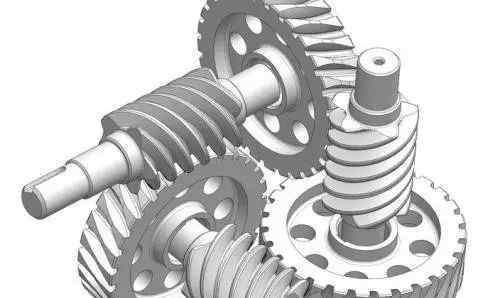

蜗轮蜗杆的计算公式:

1、传动比=蜗轮数÷蜗杆头数

2、中心距=(蜗轮节径+蜗轮节径)÷2

3.蜗轮吼直径=(齿数+2)×模数

4、蜗轮中径=模数×齿数

5.蜗杆节径=蜗杆外径-2×模数

6、蜗杆导程= π×模数×螺纹数

7.螺旋角(导程角)tgB=(模数×螺纹数)÷蜗杆中径

内容来源:机械知识网整理
